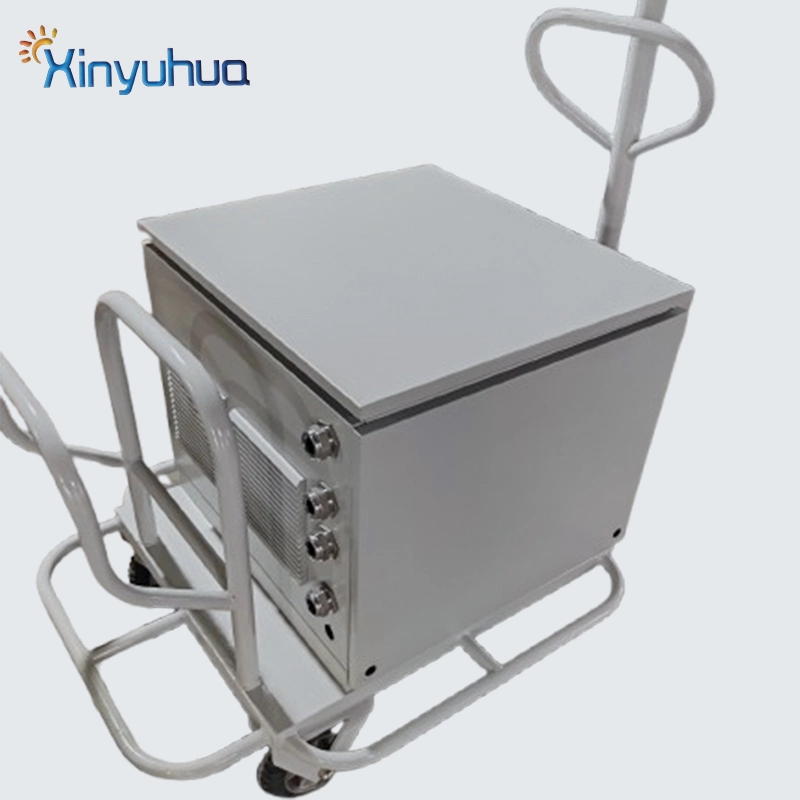

Fonte de alimentação CC de 28 V | Retificador CC de 28 V para aplicações industriais e de aviação
Aplicativo:
Pode ser utilizado em aeronaves e equipamentos de bordo, radares, sistemas de navegação e outros equipamentos eletrônicos militares, bem como em outras aplicações que necessitem de alimentação de 28,5 V ou 24 V CC. É ideal para uso em tanques, aviões e armas, fornecendo a energia necessária para a partida.
Características de desempenho
● Dispositivos de potência que utilizam uma nova geração de IGBT, aproveitando as características de alta frequência e baixa perda do modo de comutação do IGBT, conversão completa de energia, com tamanho reduzido, peso leve, alta eficiência e alta confiabilidade.
● Controle em modo corrente com conversão em ponte completa, controle PWM e técnica de compensação de inclinação, sem capacitores magnéticos de proteção contra sobrecorrente em série, com resposta dinâmica rápida, capacidade de suportar cargas de choque e as vantagens de uma proteção confiável contra sobrecorrente.
● Monitoramento inteligente utilizando microcomputador para complementar o controle inteligente da fonte de alimentação, com painel de LED/LCD exibindo os parâmetros de operação e as condições de funcionamento; possui recurso de autodiagnóstico, podendo memorizar falhas recentes e facilitar a manutenção.
● Unidades e componentes funcionais, todos projetados para serem de estrutura modular, através da expansão em série dos componentes, tamanho reduzido, alta eficiência, confiabilidade e boa facilidade de manutenção.
● Máquina com estrutura de chassi padrão de 19", podendo ser instalada individualmente ou em rack.
Parâmetro técnico
| Tipo | XYH28-50 | XYH28-100 | XYH28-200 | XYH28-400 | XYH28-800 | XYH28-1000 | XYH28-1500 | XYH28-2000 | |||||||
| Modo de circuito | Modo de comutação de alta frequência | ||||||||||||||
| Entrada | fase | Fio monofásico + fio terra | Trifásico com três fios ou trifásico com quatro fios | ||||||||||||
| tensão | 230V±15% | 230/400V±15% | |||||||||||||
| freqüência | 45~65Hz | ||||||||||||||
| Saída | tensão | Tensão nominal 28Vdc / 5Vdc~40Vdc ajustável | |||||||||||||
| Estabilidade de tensão | ≤0,1% | ≤0,3% | |||||||||||||
| atual | 50A | 100A | 200A | 400A | 800A | 1000A | 1500A | 2000A | |||||||
| Tensão de onda | ≤100mv | 250mv | |||||||||||||
| Voltímetro | Medidor semi-digital (28,0 V) | Medidor semi-digital de 3 vias (28,0 V) ou medidor semi-digital de 4 vias (28,0 V) | |||||||||||||
| Medidor de corrente | 3 Medidor semi-digital (0,1A) | 3 Medidores semi-digitais (28,0 V) ou 4 Medidores semi-digitais (28,0 V) | |||||||||||||
| Função de compensação remota | Com função de compensação remota de tensão (0 ~ 2V) | ||||||||||||||
| Carregar | Qualquer tipo de carga | ||||||||||||||
| Proteção | Com proteção contra sobretensão (32 ~ 35V), sobrecorrente, sobretemperatura e curto-circuito (entrada trifásica, com proteção de fase). | ||||||||||||||
| Resfriamento | Refrigeração forçada por ventilador | ||||||||||||||
| Ambiente de trabalho | Temperatura: -20 ℃ ~ +50 ℃, Umidade: 0 ~ 90% (sem condensação), trabalho contínuo, antipoeira (pó de escova de carvão e poeira) | ||||||||||||||
| Barulho | ≤55dB | ||||||||||||||
| Pressão | Entrada na carcaça AC1500V/1min, sem fenômeno de ruptura dielétrica (para determinar a corrente de 10mA) | ||||||||||||||
| Resistência de isolamento | A saída da caixa é ≥ 10MΩ (mesa vibratória de 500V) | ||||||||||||||
| Grau de proteção | IP20/IP32 (opcional) | ||||||||||||||
| Móvel | Com/sem reboque (opcional) | ||||||||||||||
| Modo de circuito | Modo de comutação de modulação de largura PWM | ||||||||||||||
| Modo de estrutura | Rack | Arca | Arca (dos módulos tipo gaveta) | ||||||||||||
| Dimensões (C*L*A mm) | 360*240*160 | 360*440*160 | 520*430*740 | 620*430*880 | 650*610*1550 | 650*610*1750 | 750*710*1550 | 750*710*1950 | |||||||
| Modo de saída | terminal | ||||||||||||||
