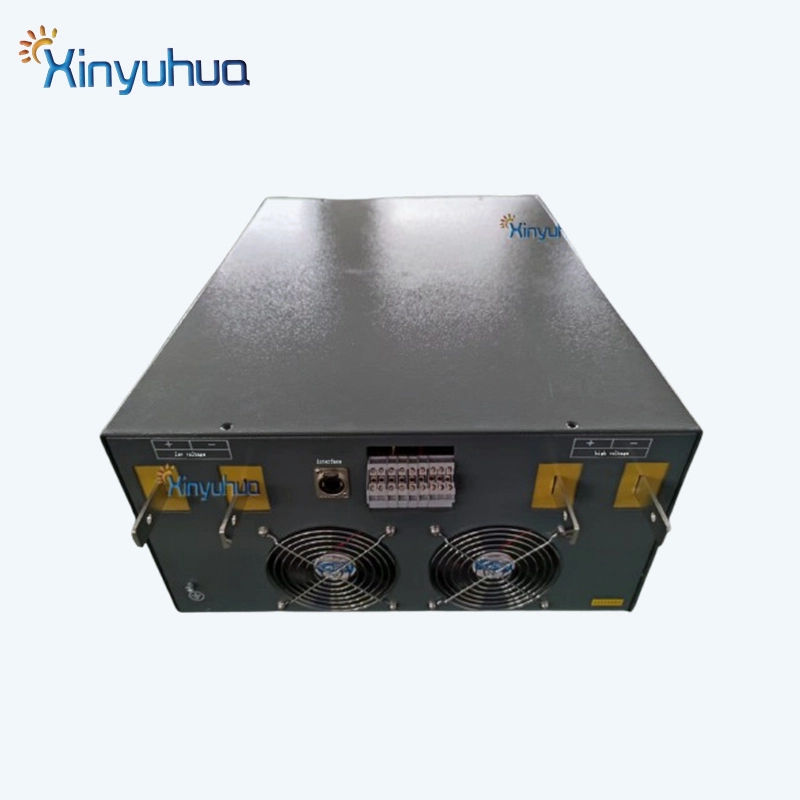

Konverter DC-DC Xinyuhua 50-1000 kW

Prinsip kerja
Konverter DC-DC dua arah diterapkan pada energi baru, yang beroperasi bekerja sama dengan baterai, bus DC, pengontrol motor, dan motor untuk mewujudkan berbagai kondisi operasi energi baru, pemulihan energi, dan memperpanjang masa pakai baterai.

Pengenalan fungsi
● Mewujudkan aliran energi dua arah, yaitu dapat mengisi daya dari sisi baterai ke bus dan mengisi daya baterai dari sisi bus.
● Dilengkapi dengan fungsi perlindungan otomatis penuh seperti perlindungan terhadap panas berlebih, tegangan berlebih, beban berlebih, dan arus berlebih.

● Perangkat daya impor asli harus dipilih
● Chip kontrol utama menggunakan MCU industri mikrochip dan desain sirkuit digital penuh.
● Semua chip yang digunakan adalah chip industri yang dapat beroperasi normal dalam lingkungan dingin, suhu tinggi, dan lembap.
● Komunikasi standar RS-232, RS-485, GPRS, Ethernet, dan mode komunikasi lainnya dapat dipilih untuk memenuhi kebutuhan berbagai kesempatan secara maksimal.

pertanyaan

Menulis review

Parameter Teknik

Model	DC-DC 50K-1000kw
Mode operasi	Pekerjaan berkelanjutan
Daya keluaran terukur (KW)	50-1000 kW
Parameter sisi tegangan tinggi
Daya Maksimum (KW)	50-1000 kW
Rentang tegangan DC	Tegangan DC 50V-850V
Rentang saat ini	0--±160A (3200A)
Akurasi stabilisasi tegangan	<0,1%FS
Akurasi stabilisasi saat ini	<0,1%FS
Riak tegangan DC	<0,3%FS
Parameter sisi tegangan rendah
Daya Maksimum (KW)	50-1000 kW
Rentang tegangan DC	Tegangan DC 0-800V
Rentang saat ini	0--±200A (4000A)
Akurasi stabilisasi tegangan	<0,1%FS
Akurasi stabilisasi saat ini	<0,1%FS
Riak tegangan DC	<0,3%FS
Sistem
Catu daya sistem	1. AC 220 V (diperlukan jika tegangan sisi tegangan rendah lebih rendah dari 180V) 2. Tegangan sisi tegangan rendah berada antara 180V-750V
Kebisingan	65dB
Lindungi Kelas	IP21
Suhu lingkungan yang diizinkan	－20℃～+45℃
Mode pendinginan	Pendinginan udara paksa
Kelembaban relatif yang diperbolehkan	0～95% (tidak mengembun)
Ketinggian maksimum yang diizinkan	≤2000m (penurunan daya tahan di atas 2000m)
Berhenti darurat	Ya (melalui tombol berhenti darurat)
Tampilan dan komunikasi
Menampilkan	Layar sentuh eksternal
Mode komunikasi standar	Ethernet / RS232 (Protokol Modbus)

Pengenalan antarmuka

Antarmuka peralatan memiliki tiga antarmuka: RS232 \ RS485 \ Ethernet

● RS232 bertanggung jawab untuk komunikasi waktu nyata dengan papan kontrol komputer bawah untuk akuisisi data, kustomisasi internal protokol komunikasi.

● Antarmuka RS485 terhubung dengan peralatan jarak jauh untuk kontrol jarak jauh, dan alamat peralatan dapat diatur; Pengaturan komunikasi: 9600, N, 8, 1; Protokol komunikasi adalah protokol Modbus standar;

● Antarmuka Ethernet terhubung dengan peralatan jarak jauh untuk kendali jarak jauh, dan IP dapat diatur; Protokol komunikasi adalah protokol ModBus/CPIP standar; Alamat perangkat dapat diatur.

● Mode server MODBUS bit layar sentuh

● harus diisi dengan benar

Alamat IP lokal 192.168.1.102

Nomor port lokal 3000

Alamat IP jarak jauh 192.168.1.100

Nomor port jarak jauh 3000

Modbus TCPIP dan Modbus RS485

Antarmuka peralatan

Berikut ini adalah penjelasan rinci mengenai perjanjian tersebut.

DC: Deskripsi Kode Kesalahan DC

TIDAK.	Nama variabel	Tipe baca/tulis R	Rincian pendaftaran	Alamat terdaftar (offset -1)	Satuan variabel dan angka desimal
1		R	biner tak bertanda 16 bit	1
2		R	biner tak bertanda 16 bit	2
3	Ua	R	biner tak bertanda 16 bit	3	1V
4		R	biner tak bertanda 16 bit	4	1A
5	Ub	R	biner tak bertanda 16 bit	5	1V
6		R	biner tak bertanda 16 bit	6	1A
7	Uc	R	biner tak bertanda 16 bit	7	1V
8		R	biner tak bertanda 16 bit	8	1A
9		R	biner tak bertanda 16 bit	9	1V
10		R	biner tak bertanda 16 bit	10	1V
11		R	biner tak bertanda 16 bit	11	1V
12	Frekuensi 2	R	biner tak bertanda 16 bit	12	0,1 Hz
13	Bus UDC	R	biner tak bertanda 16 bit	13	1V
14	Udc_2	R	biner tak bertanda 16 bit	14	1V bias-32767
15	Idc_1	R	biner tak bertanda 16 bit	15	1A bias-32767
16	Udc_3	R	biner tak bertanda 16 bit	16	1V bias-32767
17		R	biner tak bertanda 16 bit	17
18		R	biner tak bertanda 16 bit	18
19		R	biner tak bertanda 16 bit	19	0,1 kW
20		R	biner tak bertanda 16 bit	20
21		R	biner tak bertanda 16 bit	21	0=MATI 1=HIDUP
22		R	biner tak bertanda 16 bit	22	3=Normal 2=Sumber daya DC
23		R	biner tak bertanda 16 bit	23	Total pengisian 1*65535+ total pengisian 2 0.1kwh
24		R	biner tak bertanda 16 bit	24
25		R	biner tak bertanda 16 bit	25	Total debit 1*65535+ total debit 2 0.1kwh
26		R	biner tak bertanda 16 bit	26
27	Bendera Kesalahan dc	R	biner tak bertanda 16 bit	27
28	StartFlag dc	R	biner tak bertanda 16 bit	28	0=MATI 1=HIDUP
29	Mode Bendera dc	R	biner tak bertanda 16 bit	29
30		R	biner tak bertanda 16 bit	30	2 = tegangan konstan, arus konstan, dan daya konstan di sisi tegangan rendah 6 = tegangan konstan di sisi tegangan tinggi
31		RW	biner tak bertanda 16 bit	31
32		RW	biner tak bertanda 16 bit	32	1V
33		RW	biner tak bertanda 16 bit	33	1KW
34		RW	biner tak bertanda 16 bit	34	1KVAR
35		RW	biner tak bertanda 16 bit	35	3=Normal 2=Sumber daya DC
36		RW	biner tak bertanda 16 bit	36
37		RW	biner tak bertanda 16 bit	37
38		RW	biner tak bertanda 16 bit	38
39		RW	biner tak bertanda 16 bit	39
40		RW	biner tak bertanda 16 bit	40
41	Mulai Berhenti dc	RW	biner tak bertanda 16 bit	41
42		RW	biner tak bertanda 16 bit	42	1V
43	Udcset	RW	biner tak bertanda 16 bit	43	1V bias-32767
44	Idcset	RW	biner tak bertanda 16 bit	44	1A
45	Pdcset	RW	biner tak bertanda 16 bit	45	1KW
46	ModeFlagSetdc	RW	biner tak bertanda 16 bit	46	2 = tegangan konstan, arus konstan, dan daya konstan di sisi tegangan rendah 6 = tegangan konstan di sisi tegangan tinggi

Deskripsi kode kesalahan

1=Tegangan lebih DC	Tegangan lebih keluaran
2 = Tegangan pendek DC	Tegangan pendek masukan
10 = arus berlebih
14=terlalu panas
17 = Arus lebih IGBT
19=sistem
20=berhenti
21= tautan
