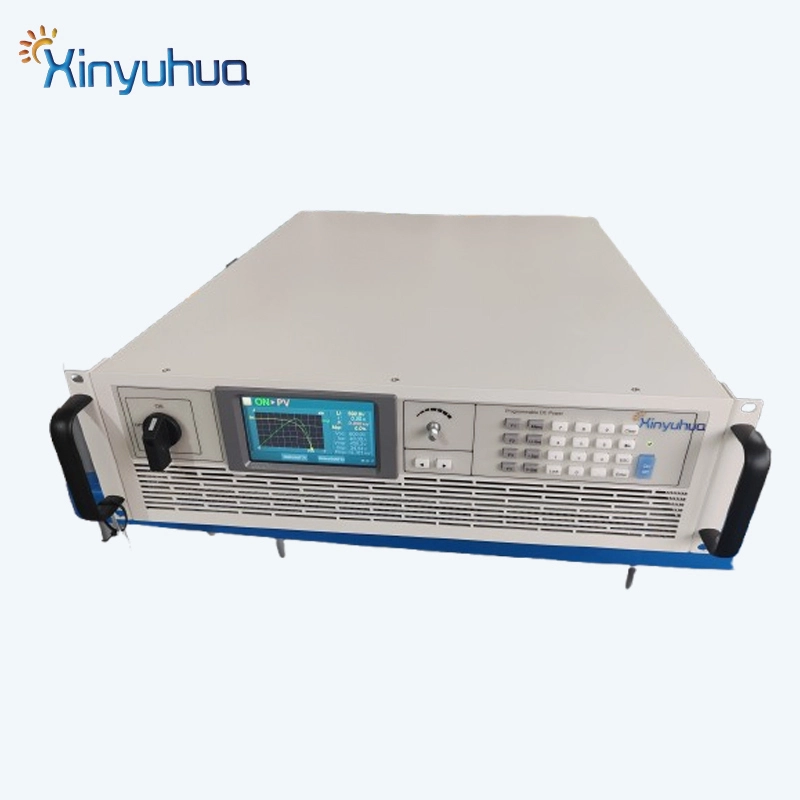

Simulateur de générateur photovoltaïque haute précision avec source de courant constant
Domaine d'application
● Alimentation du serveur
● Bloc-batterie
● Système de stockage d'énergie
● Panneau solaire
● Chargeur et station de recharge
● Pile à combustible
● Système de test automatique (ATE)
● Électroplacage et pulvérisation cathodique de précision
Caractéristiques du produit
● Écran tactile couleur, fonctionnement simple, rapide et intuitif ;
● Plage de réglage automatique, large plage d'entrée
● Tension d'alimentation unitaire : 0-80 V à 0-1500 V, puissance : 0-2 kW à 0-15 kW
● Grâce à sa fonction de fonctionnement en parallèle, augmentez la puissance de sortie.
● Commutation automatique entre les modes tension constante (CV), courant constant (CC) et puissance constante (CP)
● Grâce à la correction active du facteur de puissance (PFC), le facteur de puissance d'entrée peut atteindre 0,99.
● La technologie de commutation douce multi-résonante LLC est adoptée, et l'efficacité peut atteindre 93 %.
● Fonctions de protection complètes : protection contre les surtensions (OVP), les surintensités (OCP), les surtensions de surface (OPP), les surchauffes (OTP) et les surtensions/sous-tensions d’entrée.
● Intègre plusieurs courbes de test standard pour un appel rapide
● Avec fonction de simulation de réseau photovoltaïque
● Avec fonction de simulation de batterie
● Grâce à sa fonction « boîte noire », il peut enregistrer automatiquement les paramètres de fonctionnement en cas de conditions anormales pour une inspection et une maintenance ultérieures.
● Prise en charge de plusieurs télécommandes : RS232 standard, RS485 (en option), CAN, LAN, GPIB, commande analogique, etc.
Recommandations typiques
● Large plage de sortie de la gamme automatique.
Capacité de sortie à large plage automatique. Le simulateur de champ photovoltaïque étend la plage de combinaisons de tension et de courant à pleine puissance, et la plage de sortie d'une seule alimentation est 3 fois supérieure à celle d'une alimentation traditionnelle.
Par exemple, le simulateur photovoltaïque peut fournir un courant de sortie de 30 A à 500 V, de 90 A à 166,6 V et une puissance de sortie maximale de 15 kW à n'importe quel point de tension compris entre 166,6 et 500 V. En revanche, une alimentation traditionnelle de 500 V/15 kW fournit un courant de sortie de 30 A à 500 V, mais seulement 30 A à 166,6 V, sa puissance étant alors réduite à 5 kW.
● Affichage en temps réel de la courbe de simulation du simulateur de générateur photovoltaïque en mode oscilloscope
Le simulateur de générateur photovoltaïque intègre un modèle SAS permettant de simuler la courbe IV/PV du générateur de cellules solaires. Après un simple paramétrage, la courbe est générée et affichée, permettant ainsi de tester l'efficacité de suivi du point de puissance maximale (MPT) statique et dynamique de l'onduleur. Ce mode inclut également une fonction oscilloscope, affichant la courbe IV/PV sur l'écran tactile et le point de fonctionnement en temps réel. Son utilisation est intuitive, simple et efficace.
● Affichage en temps réel de la courbe de simulation du simulateur de générateur photovoltaïque en mode oscilloscope
Paramètre technique
| Modèle de produit | XD6380 -120M | XD630 -150M | XD6380 -170 | XD6380 -340 | XD6380 -510 | XD6380 -510X | |
| Saisir | phase | monophasé à deux fils + PE | triphasé à trois fils + PE | ||||
| tension | 198 V ~ 242 V CA | 340 V ~ 420 V CA | |||||
| fréquence | 47-63 Hz | ||||||
| Sortir | tension | 0～80V | |||||
| actuel | 0~120 A | 0~150 A | 0~170A | 0~340A | 0~510A | 0~510A | |
| pouvoir | 0~1,8 kW | 0~3 kW | 0~5 kW | 0~10 kW | 0~15 kW | 0~18 kW | |
| Mode d'affichage | Écran LCD couleur de 4,3 pouces | ||||||
| Résolution de tension | 0,01 V | ||||||
| Résolution actuelle | 0,01 A (> 1000 A, 0,1 A) | ||||||
| Résolution de puissance | 0,001 kW (>100 kW, 0,01 kW) | ||||||
| Réglage de la précision1 | tension | ≤0,10%FS | |||||
| actuel | ≤0,25%FS | ||||||
| pouvoir | ≤1,00%FS | ||||||
| Précision de mesure | tension | ≤0,10%FS | |||||
| actuel | ≤0,25%FS | ||||||
| pouvoir | ≤1,00%FS | ||||||
| Ondulations de 20 Hz à 2 MHz | Vrms | 30 mV | |||||
| Vpp | 250 mV | ||||||
| Effet de charge | tension | ≤0,05%FS | |||||
| actuel | ≤0,15%FS | ||||||
| Effet source | tension | ≤0,02%FS | |||||
| actuel | ≤0,05%FS | ||||||
| Temps de réponse transitoire2 | ≤2 ms | ||||||
| Temps de lever | 50 ms (10 % à 90 %) | ||||||
| Dérive de température | tension | valeur définie de 0,05 % | |||||
| actuel | valeur définie de 0,05 % | ||||||
| facteur de puissance typique | ≥0,99 | ||||||
| Bruit | ≤65dB(A) | ||||||
| Gamme OVP | 110%FS | ||||||
| Compensation de tension | Compensation maximale de la réduction de tension des conducteurs : 4 V | ||||||
| fonction de communication | Standard : RS-232, optionnel : RS-485, GPIB, LAN, CAN | ||||||
| fonction protectrice | Protection contre les surtensions (OVP), les surintensités (OCP), les surtensions (OPP), les surcharges (OTP), l'inversion de polarité (Vsense) et les surtensions/sous-tensions (OV/LV) en entrée. | ||||||
| Interface analogique (en option) | Démarrage, arrêt, alarme, 0-5 V, 0-10 V ou 4-20 mA | ||||||
| Efficacité | ~93% | ||||||
| Température de fonctionnement | 0~40℃ | ||||||
| température de stockage | -10~70℃ | ||||||
| Humidité | 20 % à 90 %, sans condensation | ||||||
| Volume | Châssis standard 19 pouces, hauteur 3U, 482 × 133,3 × 610 mm | ||||||
| Poids | 17 kg | 17 kg | 18 kg | 29 kg | 40 kg | 41 kg | |
| Remarque | 1. Définir la condition de test de précision/précision de mesure comme (25℃±5℃) ; 2. Le temps nécessaire pour que la tension de sortie revienne à « 0,75 % de la valeur stable » lorsque la charge passe de 100 % à 50 % ou inversement. | ||||||
