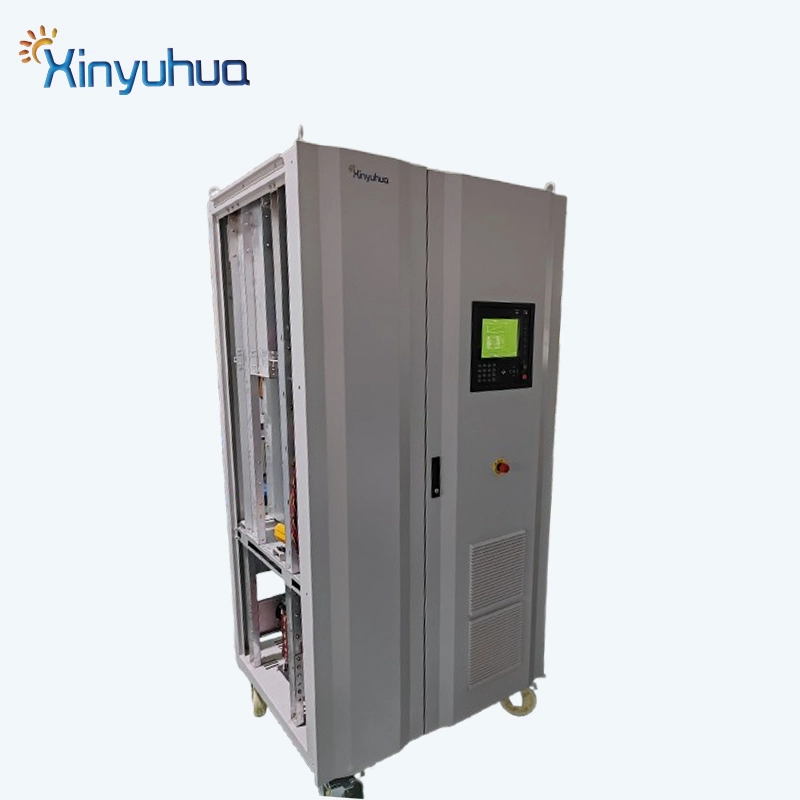

Simulateur de réseau électrique à source de courant constant pour les essais en laboratoire
Définition et principe d'un simulateur de réseau électrique
Il s'agit d'une alimentation CA simulant la sortie du réseau électrique. La sortie triphasée est réglable indépendamment. Elle permet l'accumulation d'harmoniques et la réalisation d'expériences de maintien de la tension en cas de creux de tension. L'alimentation du réseau est connectée au redresseur triphasé PWM via un transformateur d'isolement et une réactance triphasée afin de générer une tension continue stable. Trois groupes d'onduleurs monophasés PWM indépendants convertissent cette tension continue, et la sortie est isolée par un filtre LC. Ces trois groupes monophasés constituent la sortie de l'alimentation triphasée. Le circuit principal du simulateur est constitué d'une alimentation analogique de type réseau électrique et de son mode de commande.
À l'heure actuelle, il est largement utilisé dans les institutions de test et d'identification des onduleurs solaires, la recherche et le développement des onduleurs solaires, les laboratoires électriques universitaires, les laboratoires d'entreprises d'appareils électroménagers, les tests d'acceptation des produits et les tests de maintenance quotidienne.
Fonctions principales du simulateur de réseau électrique
● La tension triphasée peut être réglée indépendamment, et la plage de réglage des phases est de 0 à 360 degrés.
La tension triphasée de sortie et la phase peuvent être réglées indépendamment, sans interférence. La tension de chaque phase (2 phases) est paramétrable. La phase peut être ajustée de 0 à 360 degrés sans zone morte.
● Il peut injecter plusieurs harmoniques pour simuler le test d'adaptabilité de la qualité du réseau électrique
La source d'interférence peut être créée par intervention humaine, le nombre d'harmoniques peut être superposé de 2 à 50 fois, simultanément, plus de 5 types d'harmoniques différents peuvent être injectés, et le contenu harmonique total n'est pas inférieur à 15 %.
● Il est doté d'une fonction de déclenchement synchrone, pratique et précise pour les tests de maintien de la tension en cas de tension nulle, basse ou haute.
Grâce à ses fonctions indépendantes de détection des basses et hautes tensions en monophasé et biphasé, la tension peut chuter instantanément en dessous de 5 V, descendre à 1 % de la tension de consigne, remonter à 150 % de la tension de fonctionnement, avec un temps de réponse dynamique de 1 ms. Elle répond aux exigences des tests de tenue en tension en cas de creux de tension pour les onduleurs solaires et les éoliennes. Elle convient également aux essais de réception au réseau des centrales solaires et des parcs éoliens, ainsi qu'aux essais de type des onduleurs solaires et aux plateformes de détection de tenue en tension en cas de creux de tension pour les éoliennes.
● La fréquence de sortie est de 45 à 65 Hz, réglable en continu par pas de 0,01 Hz. Elle facilite les tests de sous-fréquence et les tests anti-îlotage.
● Il possède une fonction mémoire et permet de mémoriser plusieurs groupes de paramètres courants de tension, de fréquence et de phase, ce qui facilite son utilisation grâce à une seule touche.
● En mode de programmation par étapes, chaque étape permet de régler la tension de sortie, la fréquence, la durée de fonctionnement, etc., ainsi que le nombre de cycles et de périodes de fonctionnement.
● Il dispose d'un mode de variation progressive et d'un mode de variation brusque de la tension et de la fréquence de sortie, et permet de régler la tension et la fréquence de début de la variation progressive, ainsi que la tension, la fréquence et la durée de cette variation.
● Haute précision de mesure, adaptée au test des demi-sinusoïdes et autres formes d'onde similaires avec composante continue
● Fonction de limitation du courant et de la tension de sortie
● Modes de protection : surtension, surintensité, surchauffe, surcharge, court-circuit, limitation de courant, limitation de tension, etc.
● Pour une charge et une décharge à 100 %, le temps de réaction est inférieur à 20 ms, la capacité de surcharge est élevée et le courant instantané peut supporter trois fois le courant nominal.
Paramètre technique
| Modèle | AC2000-33300 | AC2000-33600 | AC2000-331000 | AC2000-332000 | AC2000-334000 | AC2000-336000 | AC2000-338000 | ||
| Capacité | 30 kVA | 60 kVA | 100 kVA | 200 kVA | 400 kVA | 600 kVA | 800 kVA | ||
| AC saisir | Phase | 3P4W+PE | |||||||
| Tension | Tension de phase : 220 V ± 10 %, tension de ligne : 380 V ± 10 % | ||||||||
| Fréquence | 50/60 Hz ± 3 Hz | ||||||||
| Sortie CA | Phase | 3P4W | |||||||
| Tension | Tension de phase : 10～300,0 V | ||||||||
| Fréquence | 45,0～65,0Hz | ||||||||
| Tension nominale (220 Vca) | 90A | 136A | 180A | 302A | 607A | 911A | 1215A | ||
| Précision de réglage de la tension | Résolution : 0,1 V, précision : 0,2 % × Valeur lue + 0,2 % × Valeur pleine échelle | ||||||||
| Précision de la fréquence | Résolution : 0,1 Hz, précision : 0,05 % | ||||||||
| Précision de la tension de test | Résolution : 0,1 V, précision : 0,2 % × Valeur lue + 0,2 % × Valeur pleine échelle | ||||||||
| Précision de la fréquence de test | Résolution : 0,1 Hz, précision : 0,05 % | ||||||||
| Actuel | Résolution : 0,1a/1a, précision : 0,3 % × Valeur affichée + 0,3 % × Valeur de sortie nominale | ||||||||
| Pouvoir | Résolution : 0,1 kW/0,01 kW/0,001 kW, précision : 0,45 % × Valeur lue + 0,45 % × Valeur pleine échelle | ||||||||
| Stabilité de fréquence | ≤0.1% | ||||||||
| distorsion de tension | Charge de ligne : THD < 2 % | ||||||||
| Temps de récupération transitoire | 20 ms | ||||||||
| coefficient de crête de tension | 1.41±0.1 | ||||||||
| effet de la tension de source | ≤1% | ||||||||
| Effet de charge | ≤1% | ||||||||
| capacité de surcharge | 105 % < sortie ≤ 110 %, couper la sortie en 10 minutes ; Couper la sortie en 5 minutes lorsque 110 % < sortie ≤ 120 % ; 120 % < sortie ≤ 150 % : couper la sortie en 2 secondes ; | ||||||||
| Protéger | Surchauffe des IGBT, surintensité des IGBT, surchauffe du transformateur, surtension de sortie, sous-tension de sortie, surintensité de sortie, surcharge de sortie et court-circuit de sortie | ||||||||
| Efficacité | ＞86% | ||||||||
| Mode d'affichage | LCD | ||||||||
| Fonction de réglage en ligne | La tension et la fréquence de sortie peuvent être ajustées en ligne (45,0 ～ 65,0 Hz). | ||||||||
| Fonction | 1. Basé sur le principe du redresseur + onduleur, il peut réaliser un flux d'énergie à 100 % dans les deux sens entre la charge et le réseau électrique, et possède deux fonctions d'alimentation et de charge. 2. Une sortie CA monophasée ou triphasée peut être sélectionnée. 3. Il peut simuler la courbe de test de maintien de la tension en cas de creux (LVRT). 4. Il peut synthétiser l'onde fondamentale et chaque onde harmonique pour simuler un test d'adaptabilité de la qualité de l'énergie. 5. En mode de programmation par étapes, chaque étape permet de régler la tension de sortie, la fréquence, la durée de fonctionnement, etc., de définir le cycle de fonctionnement et de définir le nombre de cycles. 6. La sortie CA dispose de différents modes de programmation permettant une variation progressive ou par à-coups de la tension et de la fréquence de sortie. La tension et la fréquence de départ, ainsi que la tension, la fréquence et la durée de la variation progressive, sont paramétrables. 7. Plage de réglage de phase : 0-360 degrés ; 8. Il peut contrôler le taux de variation de la tension et de la fréquence. 9. Les limites de sortie de la tension et du courant peuvent être définies. | ||||||||
| interface de communication | RS485 (standard), RS232 (en option), Ethernet (en option) | ||||||||
| Température | 0～40℃ | ||||||||
| Humidité | 20～90%RH | ||||||||
