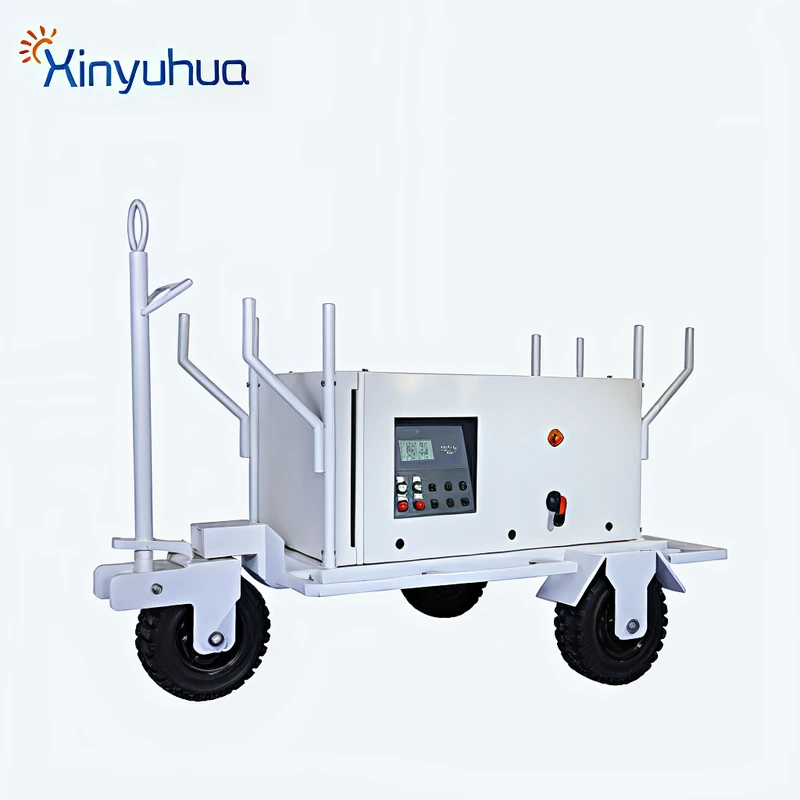

محول تردد وحدة معالجة الرسومات 400 هرتز
خصائص الأداء
● اعتماد تقنية IGBT/SPWM المتقدمة، سعة صغيرة، ضوضاء منخفضة، موثوقية عالية
● تصميم نطاق مناعة الإدخال، مدخل مولد طاقة المحول
● عزل مزدوج عن المدخل والمخرج، آمن وموثوق
● يُخرج موجة جيبية نقية، شكل الموجة نقي وثابت
● وظيفة حماية مثالية
المعيار التنفيذي
● خصائص مصدر الطاقة للطائرات GJB 181b-2012
● خصائص ومتطلبات عامة لإمداد الطاقة الخارجية للطائرات GJB 572a-2006
● MH / T 6018-2014 مصدر الطاقة الثابتة الأرضية للطائرات
● طريقة اختبار معلمات خصائص مصدر الطاقة للطائرات GJB 5189-2003
● تعريف ومتطلبات أساسية لغلاف المعدات الكهربائية والإلكترونية وفقًا للمعيار GJB 1440-92
● متطلبات GJB 151b-2013 للانبعاث الكهرومغناطيسي وحساسية المعدات والأنظمة الفرعية العسكرية
● GJB 150.8a-2009 طريقة الاختبار البيئي للمعدات العسكرية الجزء 8: اختبار المطر
● GJB 150.9a-2009 طرق الاختبار البيئي للمعدات العسكرية الجزء 9: الاختبار الحراري الرطوبي
● GB 5226.1-2009 السلامة الكهربائية للآلات والمعدات الكهربائية للآلات الجزء 1: الشروط الفنية العامة
● متطلبات السلامة الخاصة بالمعدات الكهربائية المستخدمة في القياس والتحكم والمختبرات وفقًا للمعيار GB 4793.1-2007، الجزء 1: المتطلبات العامة
معلمات محول تردد وحدة معالجة الرسومات 400 هرتز
| نموذج | 13030 | 13060 | 13100 | 33200 | 33450 | 33600 | 33900 | 331500 | 333000 |
| سعة | 3KVA | 6KVA | 10KVA | 20KVA | 45KVA | 60 KVA | 90KVA | 150KVA | 300KVA |
| وضع الدائرة | IGBT/SPWM | ||||||||
| تردد الخرج | 400 هرتز / 300 إلى 500 هرتز | ||||||||
| استقرار الحمل | ≤±1% | ||||||||
| استقرار التردد | ≤±0.01% | ||||||||
| مدخل | 220V±20% | 400 فولت ± 20% (45~65 هرتز) | |||||||
| مرحلة الإدخال | طور واحد | ثلاثي الأطوار، 4 أسلاك | |||||||
| اختلال التوازن في المراحل الثلاث. | الطور 120°±2°؛ فرق الطور <3% من القيمة المقدرة | ||||||||
| تشوه الموجة | THD≤2% | ||||||||
| جهد الخرج | ثلاثي الأطوار، 4 أسلاك؛ 115 فولت (200 فولت) ±20% أو 21 فولت (36 فولت) ±20% | ||||||||
| قدرة التحميل الزائد | 125% لمدة 30 دقيقة؛ 150% لمدة 90 ثانية؛ 200% لمدة 20 ثانية. | ||||||||
| وظيفة الحماية | ≤2 مللي ثانية | ||||||||
| شاشة عرض العداد | عرض رقمي لأربعة أرقام: التردد، الجهد، التيار، القدرة، ومعامل القدرة | ||||||||
| وظيفة الحماية | زيادة الجهد، زيادة التيار، زيادة درجة الحرارة، زيادة الحمل، قصر الدائرة، والإنذار التلقائي. | ||||||||
| مفاعلة العزل | 500 فولت تيار مستمر 20 ميجا أوم | ||||||||
| عزل مقاوم للضغط | 1800 فولت تيار متردد / 5 مللي أمبير / دقيقة واحدة | ||||||||
| وضع التبريد | تبريد المروحة القهري | ||||||||
| حماية الدرجة | IP20/IP32 (اختياري) | ||||||||
| وظيفة الهاتف المحمول | مع مقطورة أو بدون مقطورة (اختياري) | ||||||||
| درجة حرارة التشغيل | -20℃~50℃ | ||||||||
| الرطوبة النسبية | 0-90% (بدون تكثف) | ||||||||
| ارتفاع | 1500 متر | ||||||||
| الأبعاد (العرض × الطول × الارتفاع) مم | 660×400×800 | 830×450×1100 | 520×1160×1370 | 600×1320×1440 | 1850×1100×1750 | ||||
