Forts de plus de 25 ans d'expérience, nous nous engageons à fournir une gamme complète de solutions d'électronique de puissance.

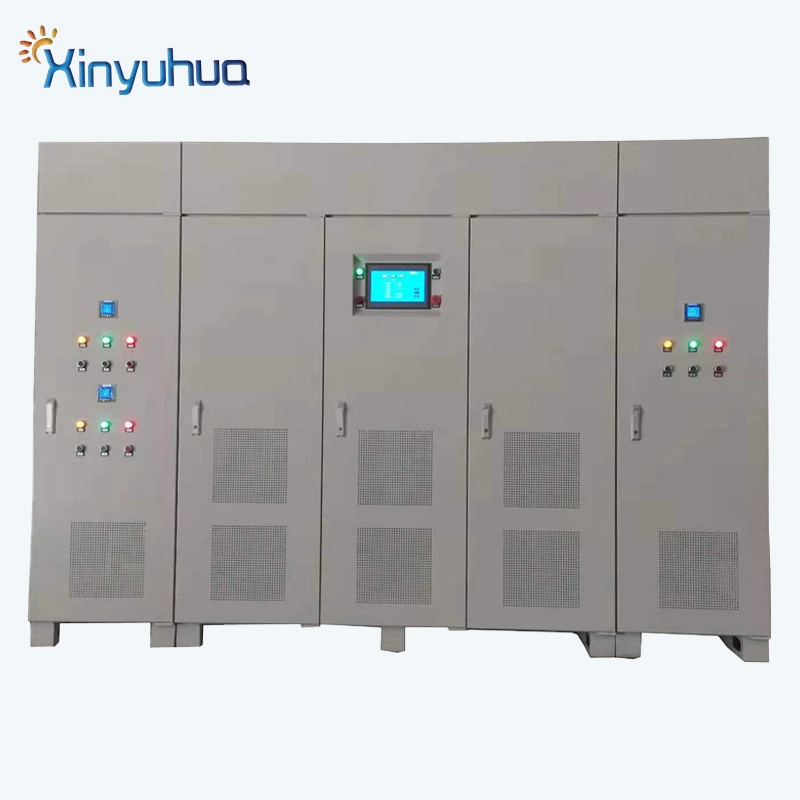

Stabilisateur statique de tension et de fréquence | Alimentation sans coupure
Cette alimentation utilise une technologie d'onduleur haute fréquence IGBT SPWM performante. Sa structure interne AC-DC-AC élimine totalement les interférences réseau et garantit des signaux de sortie purs. Elle présente les caractéristiques suivantes : large plage de tension et de fréquence constantes, haute précision, poids léger, faible encombrement, transformateur de sortie isolé et une excellente intégration avec un système d'alimentation sans interruption de haute qualité.
monophasé
● Tension d'entrée: 130~280V
● Fréquence d'entrée : 30~70 Hz
● Tension de sortie: 220±1%
● Fréquence de sortie : 50 Hz ± 0,01 %
● Distorsion de l'onde : <1%
● Sortie du transformateur d'isolement, sûre et fiable
● Protection automatique et alarme contre les surtensions, les surintensités, les surchauffes et les courts-circuits en sortie.
Rendement supérieur à 90 %, large gamme de charges applicables, pour les charges difficiles, les résistances capacitives et toute combinaison de charges.
Paramètre technique
| Modèle | 11005 | 11010 | 11030 | 11050 | 11100 | 31150 | 31200 | 313000 | 31450 | 311000 | ||||||
| Capacité (VA) | 500 | 1K | 3K | 5K | 10K | 15K | 20K | 30K | 45K | 100K | ||||||
| Monnaie de sortie | 2.1 | 4.2 | 12 | 21 | 42 | 63 | 84 | 125 | 188 | 420 | ||||||
| Modèle de circuit | Mode de réglage de la largeur d'impulsion IGBT/SPWM | |||||||||||||||
| Entrée CA | Tension | 130V-280V | 265V-495V | |||||||||||||
| Fréquence | 30-70 Hz | |||||||||||||||
| Phase | monophasé | triphasé à quatre fils | ||||||||||||||
| tension de sortie CA | 220V±1% | |||||||||||||||
| Fréquence de sortie | 50 Hz/60 Hz | |||||||||||||||
| stabilité de fréquence | ≤±0.01% | |||||||||||||||
| Stabilité de la tension | ≤1% | |||||||||||||||
| Distorsion d'onde | ≤2% | |||||||||||||||
| Temps de réaction | ≤2mS | |||||||||||||||
| DPI (points par pouce) | fréquencemètre | 0,1 Hz | ||||||||||||||
| Voltmètre | 0.1V | |||||||||||||||
| ampèremètre | 0. 1A | |||||||||||||||
| compteur d'énergie | 0.1W | |||||||||||||||
| Efficacité | Rendement supérieur à 90 %, convient aux charges variées, peut être utilisé pour les charges inductives, capacitives, résistives et mixtes. | |||||||||||||||
| Fonction de protection | L'importation d'un interrupteur sans fusible, sans interrupteur de fusible de sortie, le circuit électronique pour détecter les surtensions Express. Surtension, surintensité, surchauffe, surcharge, court-circuit et alarme automatique. | |||||||||||||||
| réactance d'isolation | 500 Vcc 20 MΩ | |||||||||||||||
| Isolation résistante à la pression | 1500 Vca/5 mA/1 min | |||||||||||||||
| Modèle de refroidissement | Refroidissement compulsif par ventilateur | |||||||||||||||
| Température de fonctionnement | -10℃-45℃ | |||||||||||||||
| Humidité relative | 0-90% (sans condensation) | |||||||||||||||
| Altitude | 1500 mètres | |||||||||||||||
| Dimensions (L×l×H) mm | 410*440*135 | 460*440*220 | 560*350*600 | 660*400*700 | 830*450*1100 | 1160*520* 1370 | ||||||||||
type de sortie triphasée
● Tension d'entrée :265~495V
● Fréquence d'entrée : 30~70 Hz
● Tension de sortie : 380 V ± 1 %
● Fréquence de sortie : 50 Hz ± 0,01 %
● Distorsion de l'onde : <1%
● Sortie du transformateur d'isolement, sûre et fiable
● Autoprotection et alarme en cas de surtension, de surintensité, de surchauffe ou de court-circuit en sortie.
● L'efficacité dépasse 90 %, ce qui permet une large gamme de charges, même en présence de résistances capacitives importantes, et ce, pour toute combinaison de charges.
● Réponse dynamique rapide, avec un temps de réponse statique < 0,1 s lors des variations de charge de 0 à 100 %
Paramètre technique
Modèle | 13100 | 33150 | 33300 | 33450 | 33600 | 331000 | 333000 | 336000 | 338000 | 3316000 | ||
Capacité (kVA) | 10 | 15 | 20 | 45 | 60 | 100 | 300 | 600 | 800 | 1600 | ||
Monnaie de sortie (A) | 13.8 | 20.8 | 42 | 63 | 84 | 138 | 400 | 800 | 1050 | 2100 | ||
Modèle de circuit | Mode de réglage de la largeur d'impulsion IGBT/SPWM | |||||||||||
AC Saisir | Tension | 130V-280V | 265V-495V | |||||||||
Fréquence | 30-70 Hz | |||||||||||
Phase | monophasé | triphasé à quatre fils | ||||||||||
tension de sortie CA | 380V±1% | |||||||||||
Fréquence de sortie | 50HZ | |||||||||||
stabilité de fréquence | ≤±0.01% | |||||||||||
Stabilité de la tension | ≤3% | |||||||||||
Temps de réaction | ≤2mS | |||||||||||
Distorsion d'onde | ≤2% | |||||||||||
fréquencemètre | 0,1 Hz | |||||||||||
Voltmètre | 0.1V | |||||||||||
ampèremètre | 0. 1A | |||||||||||
compteur d'énergie | 0.1W | |||||||||||
Efficacité | Rendement supérieur à 90 %, convient aux charges variées, peut être utilisé pour les charges inductives, capacitives, résistives et mixtes. | |||||||||||
Fonction de protection | L'importation d'un interrupteur sans fusible, sans interrupteur de fusible de sortie, le circuit électronique pour détecter les surtensions Express. Surtension, surintensité, surchauffe, surcharge, court-circuit et alarme automatique. | |||||||||||
réactance d'isolation | 500 Vcc 20 MΩ | |||||||||||
Isolation résistante à la pression | 1500 Vca/5 mA/1 min | |||||||||||
Modèle de refroidissement | Refroidissement compulsif par ventilateur | |||||||||||
Température de fonctionnement | -10℃-45℃ | |||||||||||
Humidité relative | 0-90% (sans condensation) | |||||||||||
Altitude | 1500 mètres | |||||||||||
Dimensions (L×l×H) mm | 410*440*135 | 460*440*220 | 560*350*600 | 660*400*700 | 1000*600*2080 | 1000*4000*2080 | ||||||
Modèle | 332500 | 3350000 | 33100000 | |||
Capacité (KVA) | 2500 | 5000 | 10000 | |||
Saisir | Tension | 265 V-495 V triphasé 4 fils ou triphasé 5 fils | ||||
Fréquence | 30~70 Hz | |||||
Facteur de puissance | ≥0.90 | |||||
Sortir | Tension | triphasé, 4 fils, tension 380 Vca | ||||
Fréquence | 50 Hz | |||||
Stabilité de fréquence | ≤0,01% (0-100% lorsque la charge varie, la fréquence de sortie ne change pas) | |||||
Stabilité de la charge | ≤3% (charge résistive pure à 100%) | |||||
Capacité de surcharge | 110 % en 1 heure, 150 % en 10 minutes | |||||
Distorsion des ondes | Onde sinusoïdale pure, THD ≤ 3 % | |||||
Efficacité | ≥90% (charges à 100%) | |||||
Afficher | Tension/fréquence d'entrée/sortie, tension/courant triphasé, puissance active, temps de fonctionnement, historique des erreurs, etc. | |||||
Mode de contrôle | Mode de réglage de la largeur d'impulsion IGBT/SPWM | |||||
Classe de protection | IP54 | |||||
Réactance d'isolation | >2MΩ | |||||
Isolation résistante à la pression | 1800 Vca/5 mA/1 minute | |||||
Niveau sonore | 50 dBA à 1 mètre | |||||
Modèle de refroidissement | Convertisseur : refroidissement par caloduc. Transformateur : refroidissement par ventilateur à impulsions. | |||||
Fonction de protection | L'alimentation de sortie est parfaitement protégée contre les surtensions, les surintensités, les courts-circuits et la surchauffe du convertisseur. Afin de répondre aux différentes exigences de gestion de la charge électrique du navire, une alarme se déclenche lorsque la capacité de charge de sortie atteint la valeur définie, permettant ainsi de réguler la charge électrique. | |||||
Environnement | -10℃ à +50℃ et 0 à 90 % | |||||
Dimension | 1500*6000*2080 | 2000*8000*2080 | 2000*8000*2080+2000*8000*2080 | |||
Poids | 8T | 12T | 20T | |||
