محول تردد التفريغ الجزئي الحر
يُعد محول التردد ذو التفريغ الجزئي الحر مناسبًا لاختبار مقاومة الضغط الاستقرائي، واختبار التفريغ الموضعي، واختبار الرنين التسلسلي. ويُستخدم لعزل محولات الرفع، والمفاعلات، ومولدات الطاقة، وغيرها، لتشكيل نظام اختبار جهد ثابت.

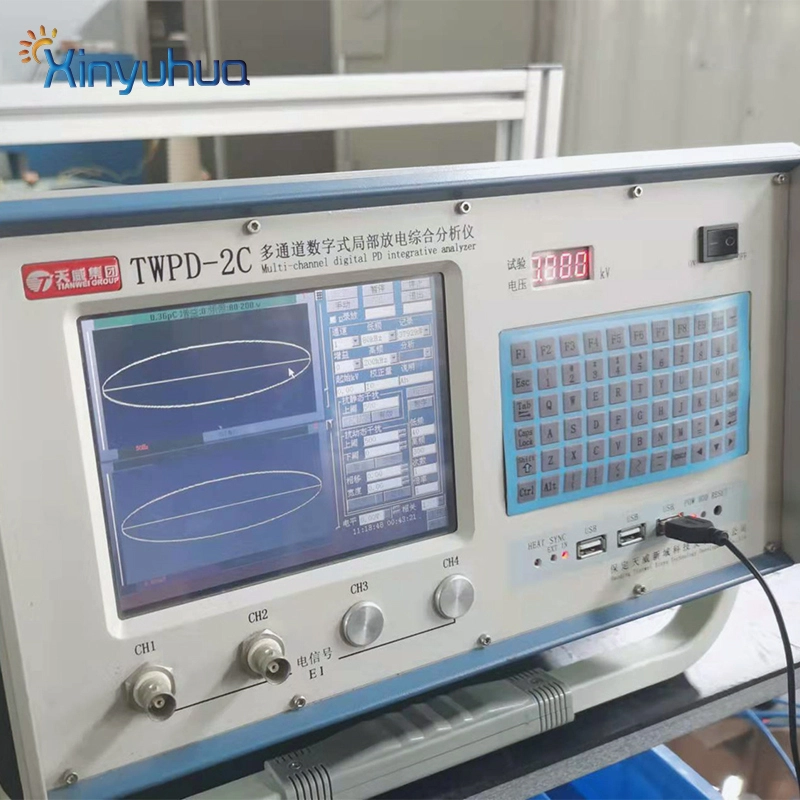

يعتمد محول التردد ذو التفريغ الجزئي الحر على مبدأ تضخيم الطاقة الخطي لتحويل إشارة الموجة الجيبية القياسية ذات التردد المتغير إلى مصدر طاقة اختبار عالي القدرة، مع تشويه ضئيل في شكل الموجة، وتفريغ موضعي أقل من 10 بيكو كولوم، ما يلبي متطلبات اختبار تحمل جهد التفريغ الجزئي الموضعي. يتميز محول التردد ذو التفريغ الجزئي الحر بصغر حجمه وخفة وزنه، ما يجعله سهل النقل ومناسبًا للاستخدام الميداني.
يحتوي مصدر الطاقة على العديد من وسائل الحماية، مثل الحماية من انقطاع الطور، والحماية من انخفاض الجهد، والحماية من ارتفاع الجهد، والحماية من الحرارة الزائدة، والحماية من قصر الدائرة، والحماية من التيار الزائد، والحماية من انقطاع التيار، وغيرها. عند تفعيل أي من وسائل الحماية، يقوم مصدر الطاقة فورًا بخفض جهد الخرج إلى الصفر وفصل التيار الكهربائي عن الدائرة الرئيسية في الوقت نفسه، مما يضمن سلامة الاختبار.
يتم توصيل وحدة التحكم وقسم إمداد الطاقة بواسطة الألياف الضوئية لضمان عزل المستخدمين تمامًا عن الجهد العالي. اختر مروحة ومشتت حراري بمساحة حرارية كبيرة، واستخدم تصميمًا مناسبًا لقناة الهواء لضمان بقاء إمداد الطاقة عند القدرة المقدرة لفترة طويلة.
يعتمد محول التردد ذو التفريغ الجزئي الحر على مبدأ تضخيم الطاقة الخطي لتحويل إشارة الموجة الجيبية القياسية ذات التردد المتغير إلى مصدر طاقة اختبار عالي القدرة، مع تشويه ضئيل في شكل الموجة، وتفريغ موضعي أقل من 10 بيكو كولوم، ما يلبي متطلبات اختبار تحمل جهد التفريغ الجزئي الموضعي. يتميز محول التردد ذو التفريغ الجزئي الحر بصغر حجمه وخفة وزنه، ما يجعله سهل النقل ومناسبًا للاستخدام الميداني.
يحتوي مصدر الطاقة على العديد من وسائل الحماية، مثل الحماية من انقطاع الطور، والحماية من انخفاض الجهد، والحماية من ارتفاع الجهد، والحماية من الحرارة الزائدة، والحماية من قصر الدائرة، والحماية من التيار الزائد، والحماية من انقطاع التيار، وغيرها. عند تفعيل أي من وسائل الحماية، يقوم مصدر الطاقة فورًا بخفض جهد الخرج إلى الصفر وفصل التيار الكهربائي عن الدائرة الرئيسية في الوقت نفسه، مما يضمن سلامة الاختبار.
يتم توصيل وحدة التحكم وقسم إمداد الطاقة بواسطة الألياف الضوئية لضمان عزل المستخدمين تمامًا عن الجهد العالي. اختر مروحة ومشتت حراري بمساحة حرارية كبيرة، واستخدم تصميمًا مناسبًا لقناة الهواء لضمان بقاء إمداد الطاقة عند القدرة المقدرة لفترة طويلة.
5.0
design customization
Please fill out the form below to request a quote or to request more information about us. Please be sure to upload customized requirement documents or pictures, and we will get back to you as soon as possible with a response. we're ready to start working on your new project, contact us now to get started.
يرجى ملء النموذج أدناه لطلب عرض أسعار أو طلب المزيد من المعلومات عنا. يرجى أن تكون مفصلة في رسالتك، وسوف نعود إليك في أقرب وقت ممكن مع استجابة. نحن على استعداد لبدء العمل على مشروعك الجديد، اتصل بنا الآن للبدء.
FEATURES
● لاختبار جهد الحث لمحول الجهد واختبار التفريغ الجزئي.
● لاختبار تحمل الجهد الحثي لمحولات الطاقة واختبار التفريغ الجزئي.
● كمصدر طاقة لمعدات اختبار الرنين التسلسلي، يتم استخدامه لاختبار تحمل الجهد واختبار التفريغ الجزئي لمعدات الجهد العالي مثل قاطع الدائرة، و GIS، ومحول الجهد، ومحول التيار، والجلبة، وكابلات الطاقة وما إلى ذلك.
● باستخدام زر التشغيل والإيقاف، عندما تظهر دائرة التعزيز غير طبيعية، اضغط على زر الإيقاف، وسيعود النظام فورًا إلى الصفر، ويقطع الدائرة الرئيسية، مما يحمي سلامة الشخص الذي يتم اختباره والجهاز الذي يتم اختباره.
● يتميز مصدر الطاقة ذو التردد المتغير بوضع يدوي، وتعزيز يدوي، وضبط تلقائي.
المعامل الرئيسي
| نموذج | 331000 | 332500 | 334000 | 336000 | 338000 | 331600 | |
| السعة (كيلو فولت أمبير) | 100 | 250 | 400 | 600 | 800 | 1600 | |
| مدخل | الجهد االكهربى | 400 فولت ± 15% ثلاثي الأطوار بأربعة أسلاك أو ثلاثي الأطوار بخمسة أسلاك | |||||
| تكرار | 45-65 هرتز | ||||||
| معامل القدرة | ≥0.90 | ||||||
| الناتج | الجهد االكهربى | 0-690 فولت تيار متردد | |||||
| تكرار | 20-300 هرتز | ||||||
| استقرار التردد | ≤0.01% (0-100% عند تغير الحمل، لا يتغير تردد الخرج) | ||||||
| خروج جزئي | ≤10 قطعة | ||||||
| استقرار الحمل | ≤3% (حمل مقاومة نقية 100%) | ||||||
| القدرة على التحميل الزائد | 110% ساعة واحدة، 150% 10 دقائق | ||||||
| تشوه الموجة | موجة جيبية نقية، نسبة التشوه التوافقي الكلي ≤ 3% | ||||||
| كفاءة | ≥90% (أحمال بنسبة 100%) | ||||||
| عرض | جهد/تردد الإدخال/الإخراج، جهد/تيار الطور ثلاثي الأطوار، الطاقة الفعالة، وقت التشغيل، خطأ السجل، إلخ. | ||||||
| وضع التحكم | وضع ضبط عرض النبضة IGBT/SPWM | ||||||
| فئة الحماية | IP20 | ||||||
| مفاعلة العزل | >2 ميجا أوم | ||||||
| عزل مقاوم للضغط | 1800 فولت تيار متردد / 5 مللي أمبير / دقيقة واحدة | ||||||
| مستوى الضوضاء | 50 ديسيبل على بعد متر واحد | ||||||
| نموذج التبريد | المحول: تبريد الأنابيب الحرارية، المحول: تبريد المروحة الإجباري | ||||||
| وظيفة الحماية | يتمتع مصدر الطاقة الخارج بوظيفة حماية مثالية ضد الجهد الزائد والتيار الزائد وقصر الدائرة وارتفاع درجة حرارة المحول. مع مراعاة التحكم المختلف في الحمل الكهربائي للسفينة، سيصدر الجهاز إنذارًا عند وصول سعة الحمل الخارج إلى القيمة المحددة، وذلك للتحكم في الحمل الكهربائي. | ||||||
| بيئة | -10 درجة مئوية إلى +50 درجة مئوية و 0 إلى 90% | ||||||
| الأبعاد الداخلية (العرض × الطول × الارتفاع) مم | 1450*850*1880 | 1910*1160*1880 | 3100*830*2260 | 4100*830*2260 | |||
