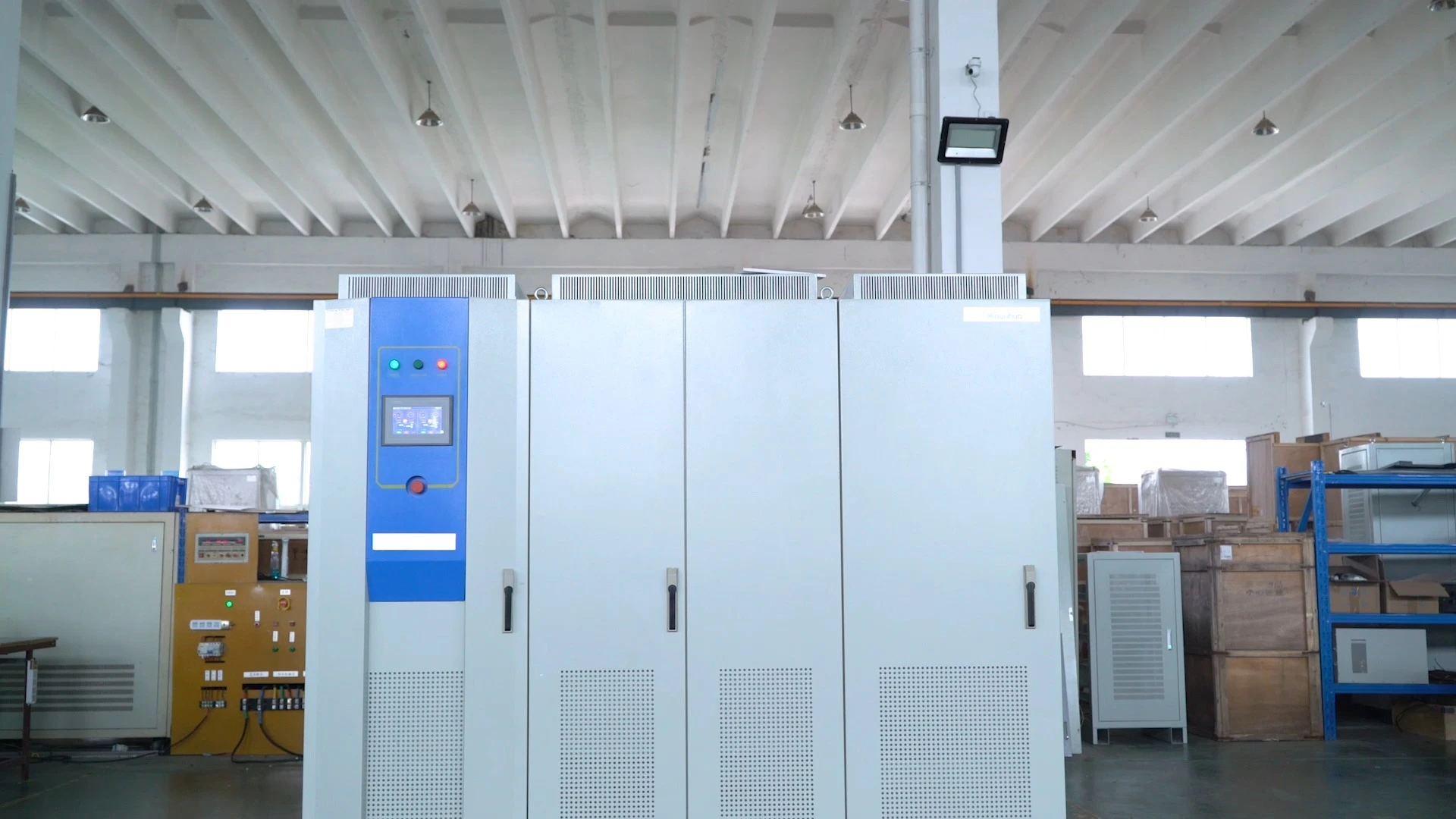

Двунаправленный источник питания переменного/постоянного тока
Высокоточный двунаправленный источник питания переменного/постоянного тока серии XYH представляет собой устройство двунаправленной зарядки и разрядки. Он использует двухступенчатую структуру преобразования, источник питания переменного/постоянного тока на базе IGBT-транзисторов, отличающийся высокой точностью, надежностью, программируемостью и автоматическим управлением. Характеристики выходного постоянного тока обладают высокой точностью и высокой динамической характеристикой, а также функцией автоматической двунаправленной работы. Используется полностью цифровое управление, обеспечивающее высокую точность управления, быструю скорость отклика и широкий диапазон регулирования выходного напряжения. Выход имеет программируемую функцию, позволяющую использовать его в различных ситуациях посредством управления.
Главное преимущество источников питания серии XYH заключается в возможности имитации работы аккумуляторной батареи для моделирования входной мощности, выходного тока, перегрузочной способности, выдерживаемого напряжения, КПД двигателя, тока заклинивания ротора, максимальной скорости, превышения скорости, подачи питания и других характеристик контроллера электродвигателя электромобиля. Энергия противо-ЭДС, полученная в ходе эксперимента по превышению скорости, может в режиме реального времени передаваться обратно в электросеть, эффективно защищая контроллер от повреждений.
Характеристики продукта
Функция моделирования работы аккумуляторной батареи позволяет свободно определять внутреннее сопротивление моделируемой батареи в соответствии с условиями эксплуатации пользователя.
● Встроенный разделительный трансформатор переменного тока + LC-фильтр переменного/постоянного тока, обеспечивающий электрическую изоляцию входа и выхода; автоматический выключатель переменного тока имеет функцию защиты от тока утечки для эффективного предотвращения аварий, связанных с электробезопасностью.
● Высоковольтный IGBT-модуль Infineon, двухступенчатое преобразование, схема на IGBT-транзисторах, чисто цифровой источник питания с развязкой по промышленной частоте.
● Возможность возврата энергии в электросеть: устройство одновременно выполняет функции источника питания и нагрузки. Помимо мощного источника постоянного тока, оно обеспечивает автоматическую обратную связь энергии с нагрузкой и обладает выдающимися преимуществами в плане энергосбережения, снижения потребления и защиты окружающей среды.
● На стороне постоянного тока используется схема сдвига фазы несущей, что делает выходной сигнал постоянного тока более точным и уменьшает пульсации.
● Он обеспечивает широкий диапазон выходного напряжения, высокую точность и быструю динамическую реакцию.
● Используется принцип ШИМ-выпрямления + ШИМ-инвертора, коэффициент мощности ≥ 0,99; коэффициент нелинейных искажений и инжектируемый гармонический ток соответствуют национальному стандарту GB/T14549-93.
● Выходной сигнал имеет режимы постоянного напряжения, ограничения тока при постоянном напряжении, постоянного тока, постоянной мощности и постоянного сопротивления.
● В качестве вспомогательного конденсатора постоянного тока используется высоковольтный пленочный конденсатор, отличающийся надежной работой и длительным сроком службы.
● На выходе постоянного тока используется высоковольтный предохранитель постоянного тока, обеспечивающий эффективную защиту от короткого замыкания.
● Основная часть управления блоком питания использует полностью цифровую схему управления, а в качестве основного управляющего чипа используется DSP-чип компании TI; сенсорный экран.
● Высокие динамические характеристики; время отклика выходного напряжения при внезапной нагрузке 10% ~ 90% ≤ 5 мс; время переключения 90% ~ 90% ≤ 10 мс.
Технические параметры
| Модель | XD40-800/24-100-1 | XD80-800/24-300-1 | XD120-800/24-500-1 | XD150-800/24-500-1 | XD250-800/24-667-1 | XD300-800/24-667-1 | |||||
| Номинальная мощность | 40 кВт | 80 кВт | 120 кВт | 150 кВт | 250 кВт | 300 кВт | |||||
| Пиковая мощность | 60 кВт | 120 кВт | 156 кВт | 180 кВт | 300 кВт | 360 кВт | |||||
| Номинальный ток | 100A | 300A | 500A | 500A | 667A | 667A | |||||
| Пиковый ток | 150A | 450A | 650A | 600A | 780A | 780A | |||||
| Номинальное напряжение | 400V | 267V | 240V | 300V | 375V | 450V | |||||
| Характеристики переменного тока | |||||||||||
| Режим ввода | 3P4W+PE | ||||||||||
| Напряжение | 380V±15% | ||||||||||
| Частотный преобразователь | 50 Гц ± 5 Гц | ||||||||||
| коэффициент мощности | ≥0.99 | ||||||||||
| THD | ≤4% | ||||||||||
| Характеристики постоянного тока | |||||||||||
| Диапазон напряжения | 24V-800V | ||||||||||
| Пульсация напряжения | ≤0.2%F.S | ||||||||||
| точность напряжения | ≤0.1%F.S | ||||||||||
| Текущая точность | ≤0.2%F.S | ||||||||||
| Характеристики обратной связи | |||||||||||
| переменное напряжение | 323В~437В (допустимый диапазон напряжения) | ||||||||||
| частота переменного тока | 45 Гц~55 Гц (допустимый диапазон частот) | ||||||||||
| коэффициент мощности | ≥0.99 | ||||||||||
| Мощность обратной связи | Поддержка полномасштабной обратной связи по мощности | ||||||||||
| Общее гармоническое содержание | ≤4% | ||||||||||
| Коммуникация и взаимодействие | |||||||||||
| Локальная операция | сенсорный экран | ||||||||||
| Удалённая связь | CAN (опционально), RS485 (опционально), Ethernet (стандартный) | ||||||||||
| Внешний интерфейс | Поддержка аварийной остановки, запуска/остановки, обнаружения неисправностей, определения рабочего состояния и т.д. | ||||||||||
| Безопасность и окружающая среда | |||||||||||
| сопротивление изоляции | ≥20MΩ | ||||||||||
| Сопротивление заземления | ≤100 мОм | ||||||||||
| Характеристики выдерживаемого напряжения | 2000 В постоянного тока | ||||||||||
| Функция защиты | Потеря фазы, перегрев, перенапряжение, ограничение напряжения, перегрузка по току, короткое замыкание и перегрузка. | ||||||||||
| Степень защиты | IP21 | ||||||||||
| Температура окружающей среды | -20℃～45℃ | ||||||||||
| Влажность окружающей среды | 10%–90% (без конденсации) | ||||||||||
| Высота | ≤2000 м | ||||||||||
| Режим охлаждения | Вентилятор принудительной вентиляции | ||||||||||
| Шум | ≤68 дБ | ||||||||||
| Габариты (Ш * Г * В) мм | 615*650*1680 | 1000*1000*1960 | 1200*1000*1900 | 1200*1000*1900 | 1800*1000*1960 | 1800*1000*1960 | |||||
Основная функция
Двунаправленный источник питания переменного/постоянного тока. Оборудование имеет пять режимов работы: постоянное напряжение, ограничение тока при постоянном напряжении, постоянный ток, постоянная мощность и постоянное сопротивление. Можно задавать параметры напряжения, тока и мощности, а также параметры защиты питания.
Реализовать функцию
| Нет. | Элемент | |
| 1 | Общие тестовые задания | Сопротивление постоянному току обмотки статора приводного двигателя |
| тест на превышение скорости | ||
| Диапазон рабочего напряжения | ||
| 2 | Кривая крутящего момента - скорости - эффективности | Кривая крутящего момента и скорости (универсальная кривая) |
| Универсальная кривая эффективности регулятора скорости двигателя | ||
| КПД приводного двигателя | ||
| эффективность системы приводного двигателя | ||
| 3 | Измерение ключевых характеристических параметров | Постоянный крутящий момент |
| Непрерывная мощность | ||
| Максимальный крутящий момент | ||
| пиковая мощность | ||
| Максимальная рабочая скорость | ||
| Эффективное рабочее пространство | ||
| Максимальная эффективность | ||
| 4 | точность контроля | тест на точность управления скоростью |
| тест на точность управления крутящим моментом | ||
| 5 | Ответ | Скорость отклика |
| время отклика крутящего момента | ||
| 6 | Рабочий ток контроллера приводного двигателя | Постоянный рабочий ток |
| Кратковременный рабочий ток | ||
| Максимальный рабочий ток | ||
| 7 | Характеристики непрерывной подачи | |
| 8 | проверка функции защиты контроллера | |
| 9 | Испытание на надежность (GB/T 29307-2012) | |
| 10 | Тест на кратковременное повышение напряжения | |
| 11 | Испытание крутящего момента заблокированного ротора и тока заблокированного ротора. | |
| 12 | тест на повышение температуры двигателя | |
| 13 | Тестирование под нагрузкой | |
| 14 | Тест обратной связи по энергии | |
| 15 | Тестирование на имитации дорожного покрытия (подъем, ускорение, сопротивление качению и т. д.) | |
| 16 | Проверка контакта с током | |
| 17 | Имитационный тест трогания на рампе, движения вверх и вниз по склону. | |
| 18 | Испытание на долговечность при циклической нагрузке в стационарном режиме | |
| 19 | Другие имитационные тесты (например, ускорение, торможение, парковка и т. д.) или пользовательские условия работы. | |
Описание функции
● Энергия может быть возвращена в электросеть, что не только обеспечивает характеристики мощного источника постоянного тока, но и позволяет реализовать функцию автоматической обратной подачи энергии к нагрузке электросети на всем участке сети, гарантируя отсутствие воздействия на электросеть и потенциальных угроз безопасности во время аварийного отключения.
● Для удобства заказчика доступны сетевые порты RS485 для управления внешним оборудованием и передачи данных. Выходные характеристики регулируются дистанционно, а высокоточный двунаправленный сигнал обратной связи источника постоянного тока может быть интегрирован в систему мониторинга стенда для обеспечения защиты от сбоев в работе существующей динамометрической системы.
● Обеспечить подачу питания на систему двигателей в силовом агрегате, гарантировать безопасное отключение оборудования и всей системы во время аварийной остановки динамометрической системы в ходе испытаний, а также обеспечить безопасность энергопотребления и установить время изменения управляющей команды.
● Полномостовое управление IGBT, технология синхронного выпрямления SVPWM и технология чередующегося параллельного сдвига фазы несущей, биполярная схема DC/DC, двунаправленный поток энергии, суммарные гармонические искажения (THD) ≤ 4%.
● Оснащен высоковольтным интерфейсным терминалом, позволяющим легко и быстро подключать высоковольтный блок постоянного тока тестируемой системы двигателя.
● Благодаря функции внешней компенсации напряжения, оборудование предусматривает наличие интерфейса для внешней компенсации напряжения.
● Имеет отдельный функциональный интерфейс, включающий общий режим, ступенчатый режим и ступенчатое изменение напряжения, программируемый выход, а также позволяет устанавливать значения защиты по току и мощности.
● Открытый протокол связи для программного обеспечения, облегчающий вторичную разработку и интеграцию программного обеспечения.
Принцип и системное применение
Источники питания серии XYH имеют двухступенчатую структуру, в которой передний каскад представляет собой двунаправленный ШИМ-выпрямитель/инвертор переменного/постоянного тока, а задний каскад — двунаправленный повышающе-понижающий DC-DC преобразователь с фазовым сдвигом несущей. Для изоляции от сети используется трансформатор промышленной частоты со специальной фильтрующей схемой. Передний каскад использует трехфазную полумостовую схему и четырехквадрантный режим работы. Коэффициент мощности может превышать 0,99, при этом напряжение шины постоянного тока стабилизируется. В шине используется поддержка тонкопленочных конденсаторов, обладающих хорошими высокочастотными характеристиками и длительным сроком службы. На стороне DC-DC используется ступенчатый выход с фазовым сдвигом несущей на IGBT-транзисторах, что снижает пульсации выходного напряжения при одновременном повышении надежности источника питания и обеспечивает превосходное качество выходного напряжения. Выходное напряжение имеет LC-фильтр для устранения высокочастотных составляющих и получения стабильного выходного напряжения постоянного тока.
Функция выбора режима управления
Управление оборудованием осуществляется через интерфейс пользователя и включает в себя режимы локального управления, управления по связи, внешнего аналогового управления и режима управления по умолчанию.
