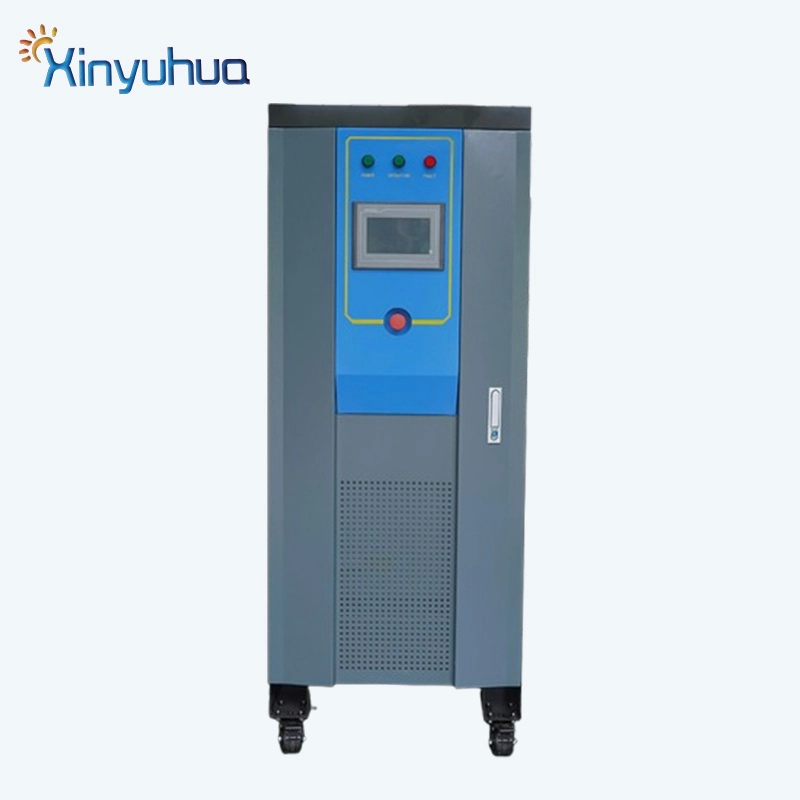

Beban Elektronik AC yang Dapat Diprogram dengan Mode Arus/Tegangan/Daya Konstan
Beban elektronik AC regeneratif adalah perangkat elektronik canggih yang mensimulasikan karakteristik beban sambil mengembalikan energi ke jaringan listrik atau sistem tenaga lokal, sehingga menjadikannya sangat efisien dan ramah lingkungan.
Berbeda dengan beban tradisional yang menghilangkan energi sebagai panas, model regeneratif mengubah dan menggunakan kembali hingga 95% daya yang dikonsumsi, sehingga secara signifikan mengurangi biaya operasional dan dampak lingkungan.
Karakteristik kinerja
1. Sirkuit utama menggunakan chip DSP, modul IGBT yang diproduksi oleh perusahaan TI dari Amerika Serikat, dan perlindungan penggeraknya adalah gerakan Yingfei Ling, yang aman dan andal.
2. Teknologi modulasi lebar pulsa SPWM, keluaran gelombang sinus murni, pelacakan sinkron otomatis dengan jaringan listrik, faktor daya mendekati 1, kandungan harmonik arus rendah, tidak menimbulkan polusi pada jaringan listrik umum, tidak berdampak.
3. Inverter terhubung ke jaringan listrik, kontrol loop tertutup, dapat dikendalikan dan disesuaikan.
4. Rentang tegangan AC input yang luas, dapat disesuaikan dengan berbagai keperluan.
5. Teknologi deteksi gangguan frekuensi untuk mencapai kontrol anti-pulau.
6. Dilengkapi dengan berbagai skema perlindungan daya dan fungsi deteksi dan perlindungan mandiri yang sempurna. Jika terjadi kegagalan sistem, inverter yang terhubung ke jaringan listrik akan berhenti.
7. Struktur sirkuit yang ringkas, efisiensi maksimum >94%.
8. Tingkat perlindungan dapat mencapai IP20.
9. Komunikasi RS485 opsional, pemantauan PC, akuisisi dan pemantauan data jarak jauh.1c527b
Diagram Skematik
Beban elektronik AC. Catu daya difilter oleh AC ke jembatan penyearah, tegangan AC diubah menjadi tegangan DC, dan modul IGBT diinversi dan diisolasi oleh transformator tiga fasa dan kemudian diintegrasikan ke dalam jaringan listrik untuk menghasilkan listrik.
Gambar 2 Diagram skematik rangkaian catu daya
Parameter teknis catu daya
| Kekuatan | 1-1000Kva | |
| Input AC | Fase | 3 P4 w + PE |
| Rentang tegangan | Tegangan 300V-500V | |
| Rentang saat ini | Arus terukur 0 | |
| Frekuensi | 43Hz – 67 Hz | |
| PFC | -1~1 (Mendahului dan tertinggal) | |
| THDI | < 3% (Daya terukur) | |
| muat BAGIAN | Mode | Arus konstan, hambatan konstan, daya konstan |
| daya konstan | ≤± 0,6%FS | |
| arus konstan | ≤± 0,6%FS | |
| Resistansi konstan | ≤± 0,6%FS | |
| Waktu | Pengaturan 0,1 detik + 0,1% | |
| Resolusi Tegangan | 0,1 V | |
| Resolusi Saat Ini | 0,01 A | |
| Perlindungan | Kehilangan fasa, tegangan lebih, arus lebih, suhu lebih, beban berlebih, korsleting, koneksi terbalik | |
| Pendinginan | Kipas paksa | |
| Waktu respons | <10ms | |
| catu daya kerja | 380VAC ±15% 50HZ | |
| Menampilkan | Layar sentuh | |
| Antarmuka | RS485/LAN | |
| Isolasi | Input ke casing 20MΩ 500VDC, output ke casing 20MΩ 500VDC | |
| Ketahanan terhadap tekanan | Input ke casing 1500VAC selama 1 menit, input ke output 1500VAC selama 1 menit. | |
| Kisi-kisi umpan balik | ||
| Tegangan Keluaran | Tegangan AC 380V | |
| THD | <3% | |
| Frekuensi | 50Hz/60Hz | |
| Perlindungan Tegangan Lebih | >418V AC | |
| Perlindungan Tegangan Rendah | <342V AC | |
| Kekuatan umpan balik | Umpan balik daya skala penuh 100% | |
| LAINNYA | ||
| Lingkungan | 0 – 45℃ 10-90%RH | |
| Mode pendinginan | Kipas paksa | |
| Kebisingan | <60dB | |
| Tingkat perlindungan | IP20 | |
