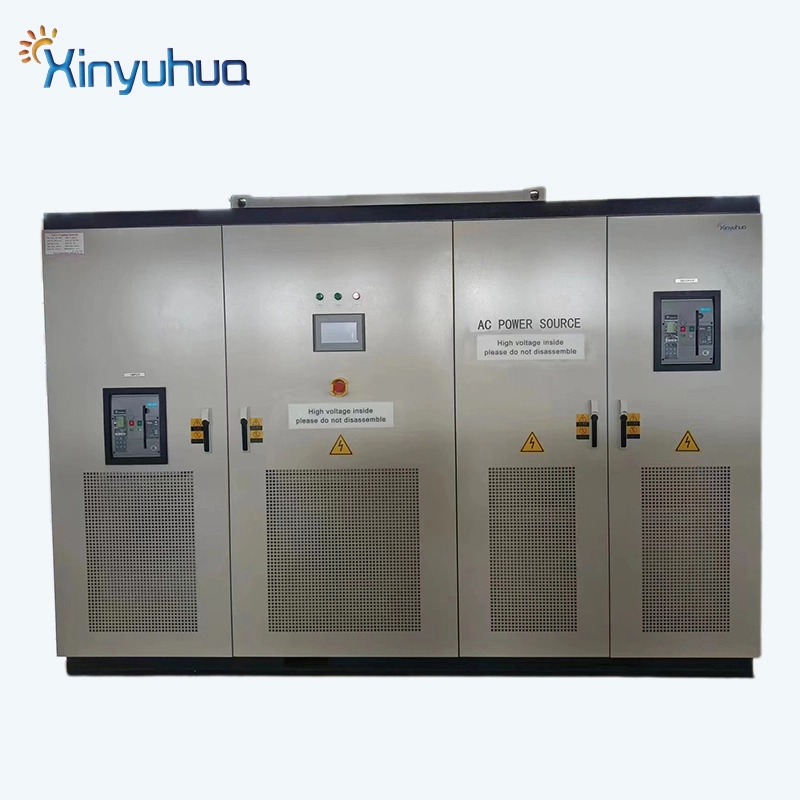

Convertidor de frecuencia estático fiable | Directo de fábrica y larga vida útil
XINYUHUA es un fabricante global especializado en el diseño y la fabricación de convertidores de frecuencia. Sus productos, de alta fiabilidad, son el resultado de las técnicas más avanzadas de la industria aeroespacial y militar. Capacidad máxima: 10 000 kVA.
El convertidor de frecuencia estático serie XINYUHUA, con tecnología de conversión IGBT y procesamiento digital, transforma el voltaje trifásico de 400 V/50 Hz a 440 V ~ 480 V/60 Hz. Se utiliza ampliamente en barcos, astilleros, garajes, plataformas y muelles, donde se requiere convertir la electricidad industrial de 50 Hz a electricidad de alta calidad de 60 Hz.
El convertidor de frecuencia estático de la serie XINYUHUA utiliza tecnología canadiense de convertidores de alto rendimiento. La placa de circuito impreso (PCB) utiliza un proceso de curado por recubrimiento y el transformador de salida utiliza pintura aislante por impregnación al vacío y pintura protectora de alta temperatura por pulverización, lo que le proporciona un alto nivel de aislamiento y protección. La resistencia a la humedad y al polvo es IP54. El cuerpo del gabinete está tratado por pulverización, lo que le otorga un grado de protección IP22. Si se instala un aire acondicionado, se puede optar por un chasis completamente cerrado con un grado de protección IP54, lo que cumple con los estándares de certificación de productos marinos CCS de la Sociedad de Clasificación.
Antecedentes del desarrollo
Debido a que no todo el mundo tiene la misma frecuencia, nuestra tecnología de Convertidor de Frecuencia Estático ha sido desarrollada para superar la brecha en los entornos industriales actuales donde los equipos tienen diferentes voltajes y frecuencias. Proporciona una solución económica para convertir energía de frecuencias de 60 Hz y 50 Hz. Los barcos usan principalmente electricidad de 440/690 V CA a 60 Hz, pero la red pública es de 400 V CA/50 Hz, por lo que no se puede usar directamente. En el pasado, no solo se debía al consumo de combustible, el ruido y la baja calidad de la electricidad de salida para adoptar el convertidor de frecuencia rotativo. El Convertidor de Frecuencia Estático de 60 Hz con tecnología avanzada de convertidor SPWM. En comparación con el generador diésel, no solo ahorra un 30% de costos, sino que también protege el medio ambiente y produce electricidad de calidad pura.
Características principales y flexibilidad
● Alta disponibilidad del sistema mediante redundancia avanzada del módulo de potencia
● Capacidad de proporcionar inmunidad de salida a perturbaciones de entrada (para caídas de tensión y cambios de frecuencia)
● El rectificador de factor de potencia unitario con un THD de <3% proporciona armónicos más bajos
Alineado con restricciones de espacio inflexibles
● Costos mínimos de operación y mantenimiento
● Protege cargas sensibles y costosas
● Voltaje de salida de onda sinusoidal limpia
● Factor de potencia unitario, onda sinusoidal, diseño de rectificador activo
● Diseño modular que proporciona alta confiabilidad y tiempos de reparación cortos.
● Conexión de CA completamente aislada mediante un transformador de salida
● Amplia gama de voltajes disponibles, 50 Hz y 60 Hz
● Diseño de tamaño reducido
● El servidor web interno y Mod-bus TCP permiten la monitorización remota
● Compensación de caída de tensión del cable de salida
● Opción de cambio de generador sin interrupciones (sincronización)
● Emulación de generador y reparto de carga
Aplicaciones típicas
● Aplicaciones industriales de 50 a 60 Hz o de 60 a 50 Hz
● El convertidor de muelle permite apagar los generadores mientras se está en el puerto para ahorrar combustible y eliminar la contaminación.
● Sustitución de grupos electrógenos
● Como fuente de energía limpia para aislar una red inestable de una carga crítica
Estructura de los módulos del convertidor de frecuencia estático XINYUHUA
Los módulos convertidores de frecuencia estáticos XINYUHUA incluyen IGBT, SMPS, radiador, electrólisis, capacitancia, placa de controlador, placa de cobre, etc. Los módulos utilizan tecnología de convertidor IGBT, que ofrece alta confiabilidad, baja capacidad, gran ahorro de material, ligereza y facilidad de transporte. Su diseño combina la alimentación por conmutación y el módulo M57962AL, lo que permite ahorrar espacio y ofrecer mayor potencia. Su costo se reduce en un 50% en comparación con productos similares de otros países. Mejora la confiabilidad del sistema y ofrece una distribución más uniforme, una estructura más compacta, elegante y atractiva.
Convertidor de frecuencia estático que utiliza tecnología de control DSP con automatización inteligente
● Con pantalla táctil LCD de 7 pulgadas, puede monitorear y mostrar el estado de operación del convertidor de frecuencia estático, parámetros, electricidad del generador, tipo de error.
● Utilizando el protocolo de comunicación Modbus, compatible con el software de monitoreo de PC, se puede realizar un monitoreo remoto por computadora. (Se puede monitorear remotamente en tiempo real el inicio y la parada del convertidor, visualizar el estado de operación del convertidor de frecuencia, los parámetros, la electricidad del generador y el tipo de error por computadora)
Modbus tiene las siguientes características:
(1) estándar, abierto, gratuito, los usuarios pueden utilizar el protocolo Modbus de forma segura, no necesitan pagar una tarifa de licencia y no infringirán los derechos de propiedad intelectual.
(2) El Modbus puede soportar una variedad de interfaces eléctricas, como RS-232, RS-485, etc., también se puede transmitir en una variedad de medios, como par trenzado, fibra, inalámbrico.
(3) El formato de trama Modbus es simple, compacto y fácil de entender. Fácil de usar.
● Con tecnología de control DSP que tiene las ventajas de velocidad de cálculo rápida y alta precisión; el chip DSP fortalece la gestión de energía, reduciendo el consumo de energía.
● El chip DSP, que integra un circuito periférico en el chip interno, permite un control preciso. El circuito es totalmente digital, con alta capacidad antiinterferencias, fácil de depurar y mantener, y baja tasa de fallos. Actualizar el algoritmo de control de software mejora rápidamente el rendimiento del producto.
El microprocesador de la PCB es un dispositivo programable y multipropósito que acepta datos digitales como entrada, los procesa según las instrucciones almacenadas en su memoria y genera resultados como salida. Es un ejemplo de lógica digital secuencial, ya que cuenta con memoria interna. El microprocesador aumenta la inteligencia y la automatización del convertidor.
Parámetro técnico
Correo electrónico:skyxo@126.com Teléfono: +86-18653119810
| Modelo | 13060 | 13100 | 33150 | 33300 | 331000 | 332000 | 334500 | 336000 | 3310000 | 3316000 | ||||||||
| Capacidad (KVA) | 6 | 10 | 15 | 30 | 100 | 200 | 450 | 600 | 1000 | 1600 | ||||||||
| Modelo de circuito | Modo de ajuste del ancho de pulso IGBT/SPWM | |||||||||||||||||
| Voltaje de entrada | 220V±10%1P | 400V±15% 3P4W | ||||||||||||||||
| Frecuencia de entrada | 45-65 Hz | |||||||||||||||||
| Frecuencia de salida | 60 Hz | |||||||||||||||||
| Estabilidad de carga | ≤±1% | |||||||||||||||||
| estabilidad de frecuencia | frecuencia fija ≤±0,01 %, modulación de frecuencia ≤±0,1 % | |||||||||||||||||
| Voltaje de salida | 10 - 500 V de ajuste continuo | |||||||||||||||||
| Distorsión de onda | ≤2.8% | |||||||||||||||||
| Tiempo de reacción | ≤2 ms | |||||||||||||||||
| DPI (puntos por pulgada) | medidor de frecuencia | 0,1 Hz | ||||||||||||||||
| Medidor de voltaje | 0.1V | |||||||||||||||||
| Medidor de corriente | 0. 1A | |||||||||||||||||
| Medidor de potencia | 0.1W | |||||||||||||||||
| Pantalla del amperímetro | Visualización de frecuencia, voltaje, corriente, potencia o número PF 4 | |||||||||||||||||
| Función de protección | Sobretensión, sobrecorriente, sobretemperatura, sobrecarga, cortocircuito y alarma automática | |||||||||||||||||
| reactancia de aislamiento | 500 VCC 20 MΩ | |||||||||||||||||
| Aislamiento de resistencia a la presión | 1500 V CA/5 mA/1 min | |||||||||||||||||
| Modelo de enfriamiento | Enfriamiento compulsivo del ventilador | |||||||||||||||||
| Temperatura de trabajo | -10℃-45℃ | |||||||||||||||||
| Humedad relativa | 0-90% (sin condensación) | |||||||||||||||||
| Altitud | 1500 metros | |||||||||||||||||
| Clase de IP | IP20 (IP54 opcional) | |||||||||||||||||
| Dimensiones (An. × L. × Al.) mm | 500*820*1000 | 520*1160*1250 | 650*1420*1365 | 850*1550*1940 | 1160*1910*2060 | 3105*1100*2080 | 1000*6000*2260 | |||||||||||
| Modelo | 333000 | 3350000 | 33100000 | |
| Capacidad (KVA) | 3000 | 5000 | 10000 | |
| Aporte | Voltaje | 400 V ± 15 % trifásico 4 cables o trifásico 5 cables | ||
| Frecuencia | 45-65 Hz | |||
| Factor de potencia | ≥0.90 | |||
| Producción | Voltaje | 3 cables trifásicos, se puede elegir voltaje (300-500 V/690) | ||
| Frecuencia | Se puede elegir entre 50 Hz y 60 Hz. | |||
| Estabilidad de frecuencia | ≤0,01 % (0-100 % cuando la carga cambia, la frecuencia de salida no cambia) | |||
| Estabilidad de carga | ≤3% (carga de resistencia pura del 100%) | |||
| Capacidad de sobrecarga | 110% 1 hora, 150% 10 minutos | |||
| Distorsión de onda | Onda sinusoidal pura, THD ≤ 3 % | |||
| Eficiencia | ≥90% (cargas del 100%) | |||
| Mostrar | Voltaje/frecuencia de entrada/salida, voltaje/corriente de fase trifásica, potencia activa, tiempo de trabajo, error histórico, etc. | |||
| Modo de control | Modo de ajuste del ancho de pulso IGBT/SPWM | |||
| Clase de protección | IP20 (IP54 opcional) | |||
| Reactancia de aislamiento | >2 MΩ | |||
| Aislamiento de resistencia a la presión | 1800 V CA/5 mA/1 minuto | |||
| Nivel de ruido | 50 dBA a 1 metro | |||
| Modelo de enfriamiento | Convertidor: transformador de refrigeración por tubo de calor: refrigeración por ventilador compulsivo | |||
| Función de protección | La fuente de alimentación de salida cuenta con protección contra sobretensión, sobrecorriente, cortocircuito y sobrecalentamiento del convertidor. Considerando el diferente control de la carga eléctrica del barco, cuando la capacidad de carga de salida alcanza el valor establecido, se activa una alarma para controlar la carga eléctrica. | |||
| Ambiente | -10℃~+50℃ y 0~90% | |||
