بفضل خبرتنا التي تزيد عن 25 عامًا، نحن ملتزمون بتوفير مجموعة كاملة من حلول إلكترونيات الطاقة.

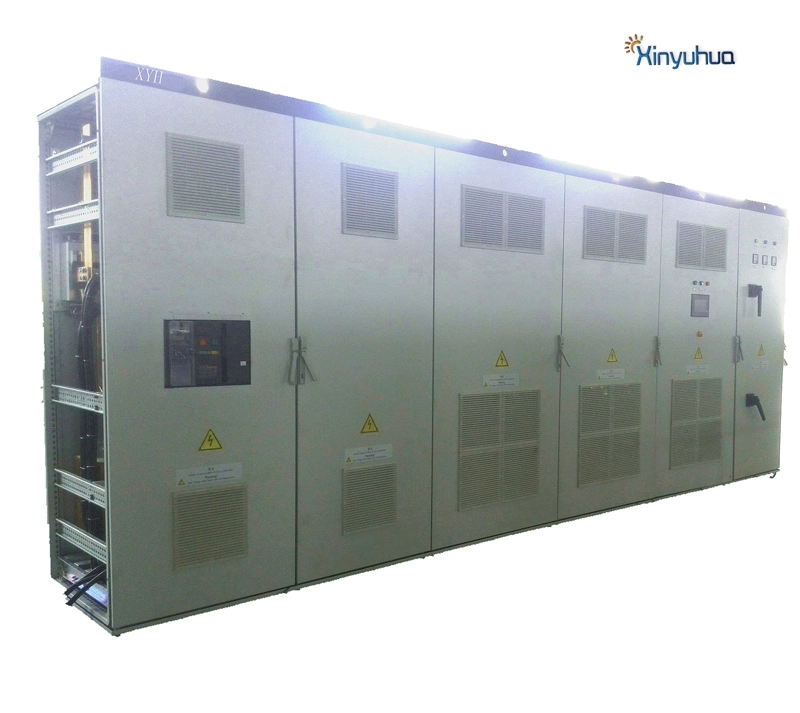

محول ربط شبكة توربينات الرياح | نظام طاقة الرياح المتصل بالشبكة
محول طاقة متصل بالشبكة لتوربينات الرياح
يُعدّ العاكس المتصل بالشبكة لتوربينات الرياح جهازًا متخصصًا يحوّل طاقة التيار المتردد ذات التردد المتغير التي تولدها توربينات الرياح إلى طاقة تيار متردد مستقرة ومتوافقة مع الشبكة. ويضمن هذا الجهاز التكامل السلس مع شبكة الكهرباء العامة من خلال مزامنة التردد والجهد والطور، مع تعظيم استخلاص الطاقة باستخدام تقنية تتبع نقطة الطاقة القصوى (MPPT).
خصائص الأداء
(1) تعتمد الدائرة الرئيسية على شريحة معالجة الإشارات الرقمية (DSP) من شركة TI الأمريكية، إنفينون
وحدات IGBT، ومحرك الحماية من شركة Infineon، وجزء من خرج الشبكة يعتمد على محول عزل، آمن وموثوق.
(2) باستخدام تقنية تعديل عرض النبضة SPWM، يتم الحصول على خرج موجة جيبية نقية، ومعامل قدرة قريب من 1. محتوى التوافقيات الحالية منخفض.
(3) تتبع نقطة الطاقة القصوى للتيار المستمر (MPPT)
(4) التحكم في حلقة مغلقة لتيار العاكس والشبكة، تحكم قابل للتعديل
(5) نطاق واسع لإدخال جهد التيار المتردد، يلبي احتياجات مختلف المناسبات
(6) حماية مثالية وكشف ذاتي كامل وحماية. عند حدوث عطل في النظام، سيتوقف عن تحويل الطاقة من الشبكة.
(7) بنية الدائرة المغلقة، أقصى كفاءة > 95%
(8) إيثرنت اختياري، مراقبة الكمبيوتر، جمع البيانات عن بعد والمراقبة
المعلمة الفنية
نموذج | XYHWG-30KS | XYHWG-100KS | XYHWG-250KS | XYHWG-500KS | XYHWG-1000KS | XYHWG-2500KS |
القدرة الكهربائية المقدرة للتيار المتردد | 30 KW | 100 KW | 250 KW | 500KW | 1000KW | 2500KW |
وضع العزل | محول التردد المنخفض | |||||
أقصى جهد للدائرة المفتوحة | 550 فولت تيار متردد أو 800 فولت تيار متردد | |||||
نطاق MPPT | 200~500 فولت تيار متردد أو 300~700 فولت تيار متردد | |||||
طريقة توصيل لوحة البطارية | أطراف التوصيل | |||||
أقصى كفاءة | 95% | |||||
كفاءة أوروبا | 94% | |||||
نطاق التشغيل بجهد الشبكة الكهربائية (ثلاثي الأطوار) | 400@320~440VAC أو | |||||
نطاق التشغيل تردد المرافق | 50/60HZ±2% | |||||
التشوه التوافقي الكلي (THD) | أقل من 3% (من القدرة المقدرة) | |||||
معامل القدرة | >0.99 | |||||
لا يستهلك أي طاقة ليلاً | أقل من 10 واط | |||||
واجهات الاتصال | RS485 | |||||
خصائص العزل الكهربائي | 1500 واط، دقيقة واحدة | |||||
درجة حرارة بيئة التشغيل | -25~+60℃ | |||||
بيئة التشغيل الرطوبة | 0~100% | |||||
حماية | حماية من توصيل المدخلات بشكل معاكس، ونقص الجهد في المدخلات، وزيادة الحمل على المخرجات، وقصر الدائرة في المخرجات، وارتفاع درجة الحرارة. | |||||
وضع التبريد | عاصف | |||||
صاخب | أقل من 50 ديسيبل | |||||
فئة مقاومة للماء والغبار | IP20 (للاستخدام الداخلي) | |||||
الحجم (الطول × العرض × الارتفاع مم) | 800*600*1800 | 1000*600*1800 | 2250*850*2180 | 2200*980*2250 | 3200*1000*2300 | 6400*1000*2300 |
الوزن (كجم) | 400 | 800 | 1200 | 1800 | 4500 | 7000 |
محول كهربائي متصل بالشبكة لتوربينات الرياح
يُعدّ العاكس المتصل بالشبكة لتوربينات الرياح جهازًا متخصصًا يحوّل طاقة التيار المتردد ذات التردد المتغير التي تولدها توربينات الرياح إلى طاقة تيار متردد مستقرة ومتوافقة مع الشبكة. ويضمن هذا الجهاز التكامل السلس مع شبكة الكهرباء العامة من خلال مزامنة التردد والجهد والطور، مع تعظيم استخلاص الطاقة باستخدام تقنية تتبع نقطة الطاقة القصوى (MPPT).
خصائص الأداء
(1) تعتمد الدائرة الرئيسية على شريحة معالجة الإشارات الرقمية (DSP) من شركة TI الأمريكية، إنفينون
وحدات IGBT، ومحرك الحماية من شركة Infineon، وجزء من خرج الشبكة يعتمد على محول عزل، آمن وموثوق.
(2) باستخدام تقنية تعديل عرض النبضة SPWM، يتم الحصول على خرج موجة جيبية نقية، ومعامل قدرة قريب من 1. محتوى التوافقيات الحالية منخفض.
(3) تتبع نقطة الطاقة القصوى للتيار المستمر (MPPT)
(4) التحكم في حلقة مغلقة لتيار العاكس والشبكة، تحكم قابل للتعديل
(5) نطاق واسع لإدخال جهد التيار المتردد، يلبي احتياجات مختلف المناسبات
(6) حماية مثالية وكشف ذاتي كامل وحماية. عند حدوث عطل في النظام، سيتوقف عن تحويل الطاقة من الشبكة.
(7) بنية الدائرة المغلقة، أقصى كفاءة > 95%
(8) إيثرنت اختياري، مراقبة الكمبيوتر، جمع البيانات عن بعد والمراقبة
المعلمة الفنية
نموذج | XYHWG-30KS | XYHWG-100KS | XYHWG-250KS | XYHWG-500KS | XYHWG-1000KS | XYHWG-2500KS |
القدرة الكهربائية المقدرة للتيار المتردد | 30 KW | 100 KW | 250 KW | 500KW | 1000KW | 2500KW |
وضع العزل | محول التردد المنخفض | |||||
أقصى جهد للدائرة المفتوحة | 800 فولت تيار مستمر | |||||
نطاق MPPT | 450~750 فولت تيار مستمر | |||||
طريقة توصيل لوحة البطارية | أطراف التوصيل | |||||
أقصى كفاءة | 95% | |||||
كفاءة أوروبا | 94% | |||||
نطاق التشغيل بجهد الشبكة الكهربائية (ثلاثي الأطوار) | 400@320~440VAC أو | |||||
نطاق التشغيل تردد المرافق | 50/60HZ±2% | |||||
التشوه التوافقي الكلي (THD) | أقل من 3% (من القدرة المقدرة) | |||||
معامل القدرة | >0.99 | |||||
لا يستهلك أي طاقة ليلاً | أقل من 10 واط | |||||
واجهات الاتصال | RS485 | |||||
خصائص العزل الكهربائي | 1500 واط، دقيقة واحدة | |||||
درجة حرارة بيئة التشغيل | -25~+60℃ | |||||
بيئة التشغيل الرطوبة | 0~100% | |||||
حماية | حماية من توصيل المدخلات بشكل معاكس، ونقص الجهد في المدخلات، وزيادة الحمل على المخرجات، وقصر الدائرة في المخرجات، وارتفاع درجة الحرارة. | |||||
وضع التبريد | مروحة قسرية | |||||
صاخب | أقل من 50 ديسيبل | |||||
فئة مقاومة للماء والغبار | IP20 (للاستخدام الداخلي) | |||||
الحجم (الطول × العرض × الارتفاع مم) | 800*600*1800 | 1000*600*1800 | 2250*850*2180 | 2200*980*2250 | 3200*1000*2300 | 6400*1000*2300 |
الوزن (كجم) | 300 | 700 | 1100 | 1500 | 4000 | 6000 |
